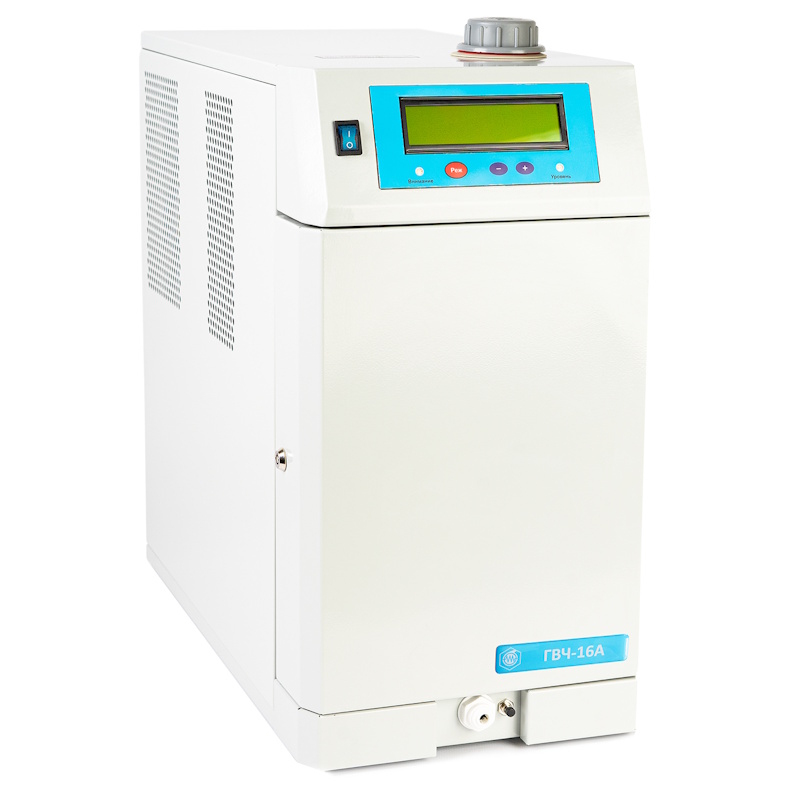

Генератор чистого водорода ГВЧ-16А

Генератор чистого водорода ГВЧ-16А

предназначен для получения водорода высшей чистоты, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т.п.). Благодаря высокому выходному давлению, глубокой очистке и низкому содержанию влаги вырабатываемый генератором водород может использоваться в качестве газа-носителя.

Водород в генераторе получается электролизом очищенной воды в электролизёре, выполненном на твердом электролите — ионообменной полимерной мембране. Заправляется генератор дистиллированной водой. Количество воды в питающем баке контролируется датчиками уровня, а чистота заливаемой воды — встроенным кондуктометром. При ухудшении качества воды, поступающей в электролизный модуль, происходит периодическая циркуляция воды с очисткой в картридже деионизационного фильтра.

В электролизёре вода разлагается на кислород и водород, которые выходят из него раздельно. Кислород сбрасывается в атмосферу через питающий бак. Водород поступает в сепаратор, где происходит первичное его отделение от воды. Возврат воды из сепаратора в питающий бак осуществляется через электромагнитный клапан при достижении воды в сепараторе определённого уровня. Данная схема построения прибора позволяет обеспечить непрерывную работу генератора с дозаправкой «на ходу». Затем водород проходит через реактор, где из него удаляется примесь кислорода, диффундирующего через мембрану электролизёра. Окончательная очистка водорода происходит во встроенной автоматической системе регенерации фильтров тонкой очистки.

На выходе генератора установлен электронный датчик давления, результаты которого используются для индикации (на цифровом табло) и регулирования давления в линии потребителя.

Для предотвращения аварийной ситуации при возникновении «пробок» во внутренних коммуникациях прибора к сепаратору подключён датчик предельного давления. Одновременно прекращается электролиз и появляются сигналы об аварийной ситуации. Прервать аварийную ситуацию можно, сняв давление водорода в газовой линии. Генератор оснащён системой аварийного отключения прибора при значительном повышении содержания влаги в выходном водороде. Прибор осуществляет функцию контроля разгерметизации газовых линий. При возникновении течи в процессе работы генератор прекращает генерировать водород через минуту. В генераторе предусмотрен этап «сдувки», обеспечивающий ускоренный выход всего хроматографического комплекса на рабочий режим.

Генератор по электробезопасности соответствует требованиям класса 1, тип Н по ГОСТ 12.2.025-76.
