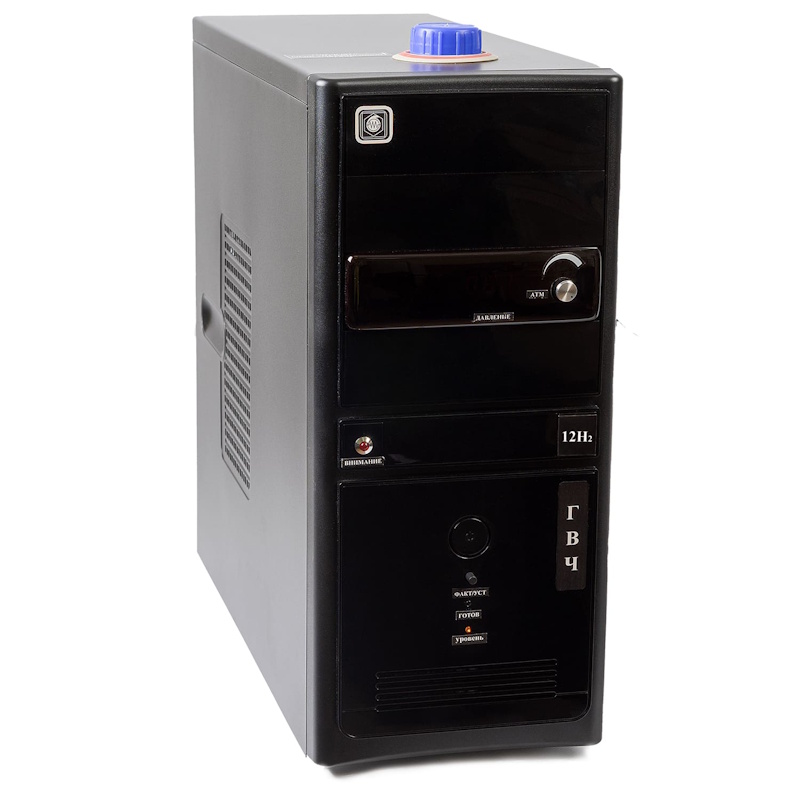

Генератор предназначен для получения сверхчистого водорода марки А, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т.д.). Благодаря высокому развиваемому давлению, глубокой очистке и низкому содержанию влаги вырабатываемый генератором водород может использоваться в качестве газа-носителя в хроматографических исследованиях. Использование реактора позволяет в десятки раз, по сравнению с ГВЧ-6 и ГВЧ-6К, понизить содержание кислорода в вырабатываемом водороде.

Водород в генераторе получается электролизом деионизованной воды в электролизере, выполненном на твёрдом электролите – ионообменной полимерной мембране.

Вода поступает в электролизёр (по трубкам из кислородостойкого материала) из питающего бака, в котором находятся датчики контроля уровня воды.

В электролизере вода разлагается на кислород и водород, которые выходят из него раздельно. Кислород сбрасывается в атмосферу через питающий бак, водород поступает в сепаратор, где происходит первичное его отделение от воды. Возврат воды из сепаратора в питающий бак осуществляется через электромагнитный клапан при достижении воды в сепараторе определённого уровня. Данная схема построения прибора позволяет обеспечить непрерывную работу генератора с дозаправкой «на ходу».

Затем водород проходит через реактор, в котором из него удаляется примесь кислорода. Окончательная очистка и осушка водорода происходит в фильтрах тонкой очистки.

На выходе генератора установлен электронный датчик давления для регулирования и индикации на цифровом табло давления водорода в линии потребителя.

Для предотвращения аварийной ситуации при возникновении «пробок» во внутренних коммуникациях прибора к сепаратору подключён датчик предельного давления, срабатывание которого происходит при давлении около 6,5 ати. Одновременно прекращается электролиз и появляются сигналы об аварийной ситуации.

Генератор по электробезопасности соответствует требованиям класса 1, тип Н по ГОСТ 12.2.025-76.

Документы и сертификаты

	Декларация о соответствии ЕАЭС на Генератор чистого водорода ГВЧ-12
	Сертификат соответствия на Генератор чистого водорода ГВЧ-12

Технические характеристики

Описание

Технические характеристики	Генератор водорода ГВЧ-12
Марка вырабатываемого водорода	«А» по ГОСТ 3022-80
Чистота водорода в пересчете на сухой газ,% об	99,999
Концентрация водяных паров при 20°С и 1,0 ати, не более, ppm	5
Суммарная производительность по водороду, приведенная к нормальным условиям, л/ч	12
Диапазон задаваемого выходного давления водорода, ати	от 1,5 до 6,0
Стабильность выходного давления водорода, не хуже, ати	±0,02
Время установления рабочего режима, не более, мин	30
Объем заливаемой бидистиллированной воды, л	1
Расход бидистиллированной воды, не более, л/час	0,02
Потребление бидистиллированной воды, г/л водорода	1,6
Средняя потребляемая мощность в стационарном режиме, не более, В·А	150
Максимальная потребляемая мощность (при запуске), не более, В·А	250
Габаритные размеры генератора, (ШxГxВ), не более, мм	180×450×435
Масса генератора, не более, кг	11
Рабочие условия:
— температура окружающего воздуха, °С	от +10 до +35
— питание от однофазной сети переменного тока напряжением, В, и частотой, Гц	220±10% и 50±1
