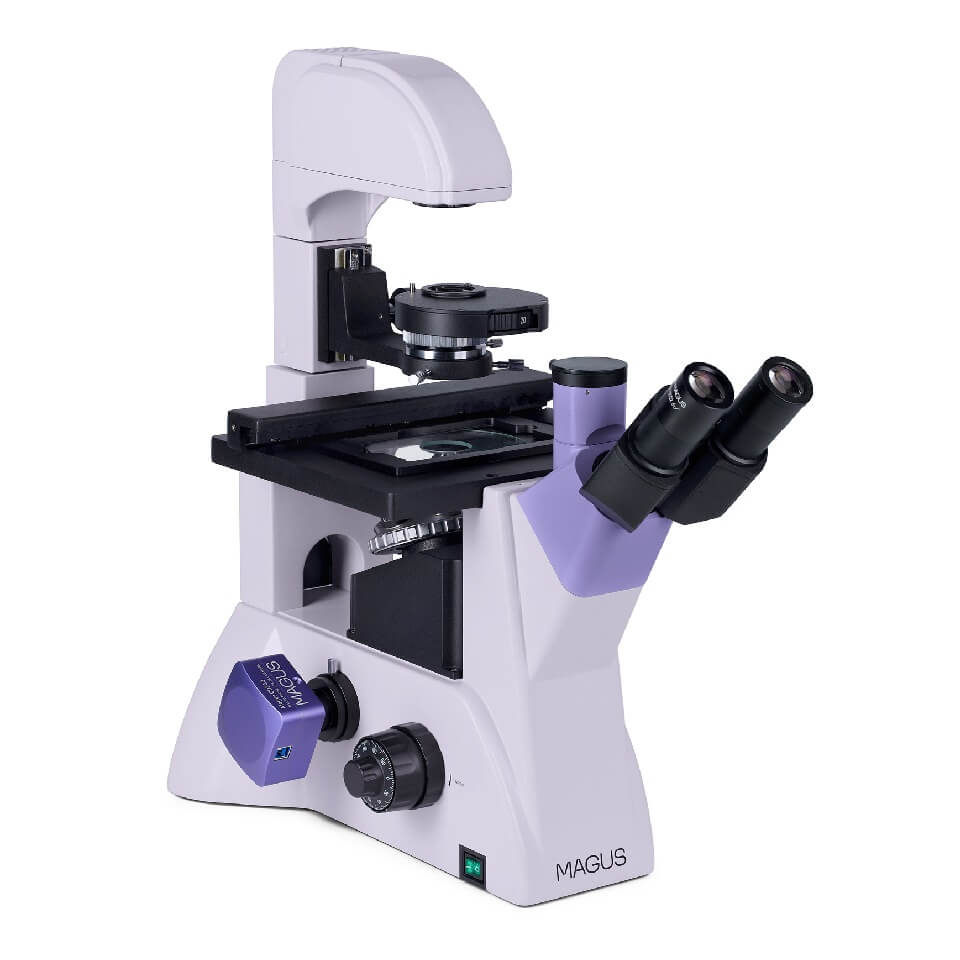

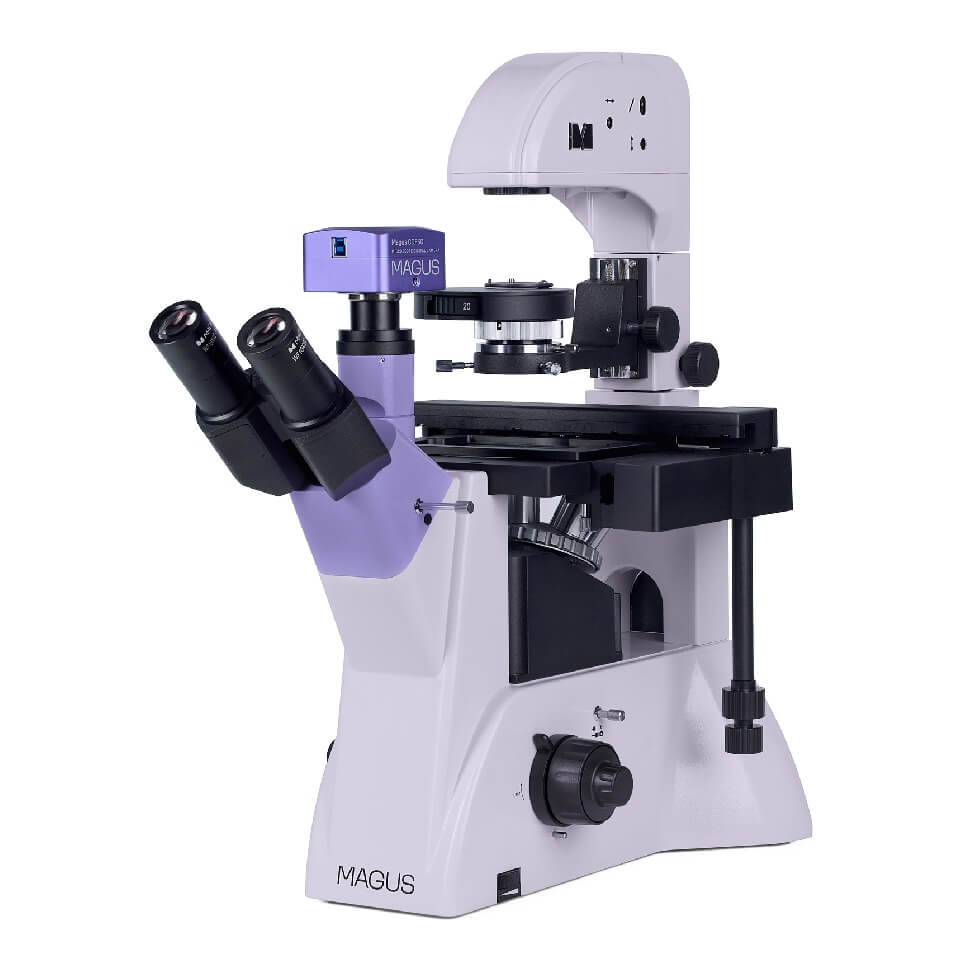

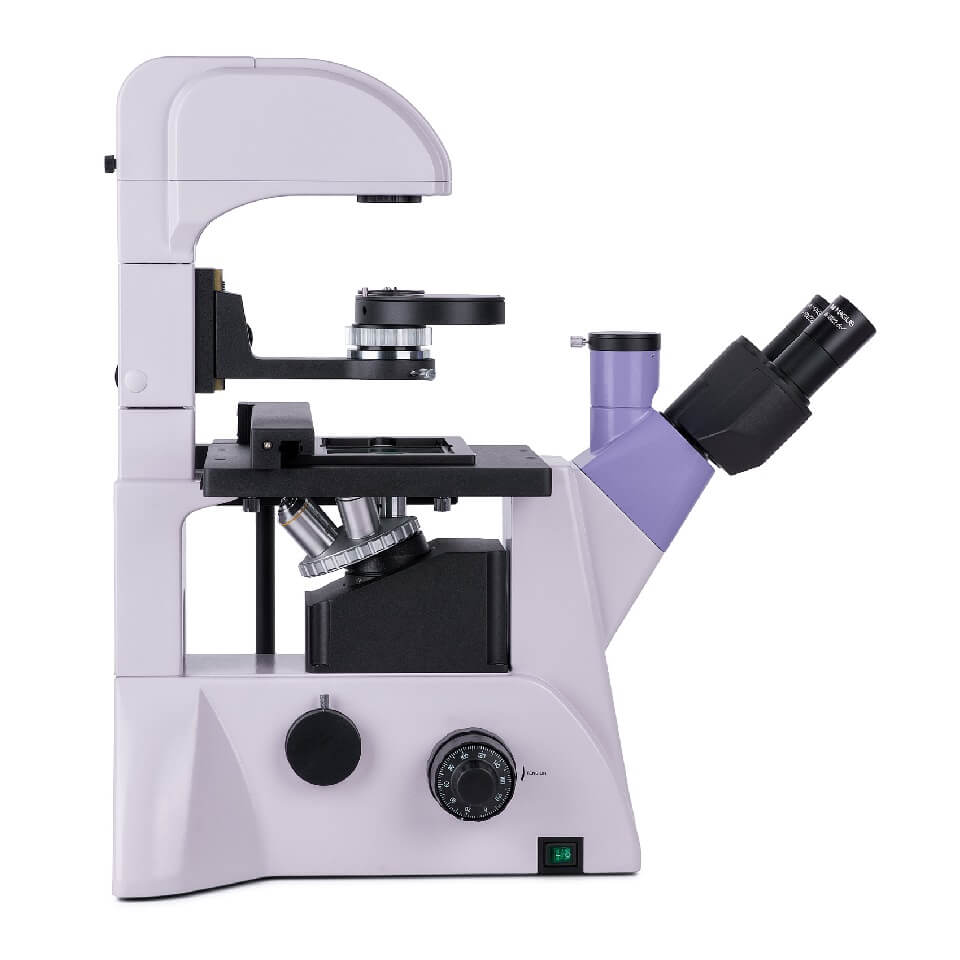

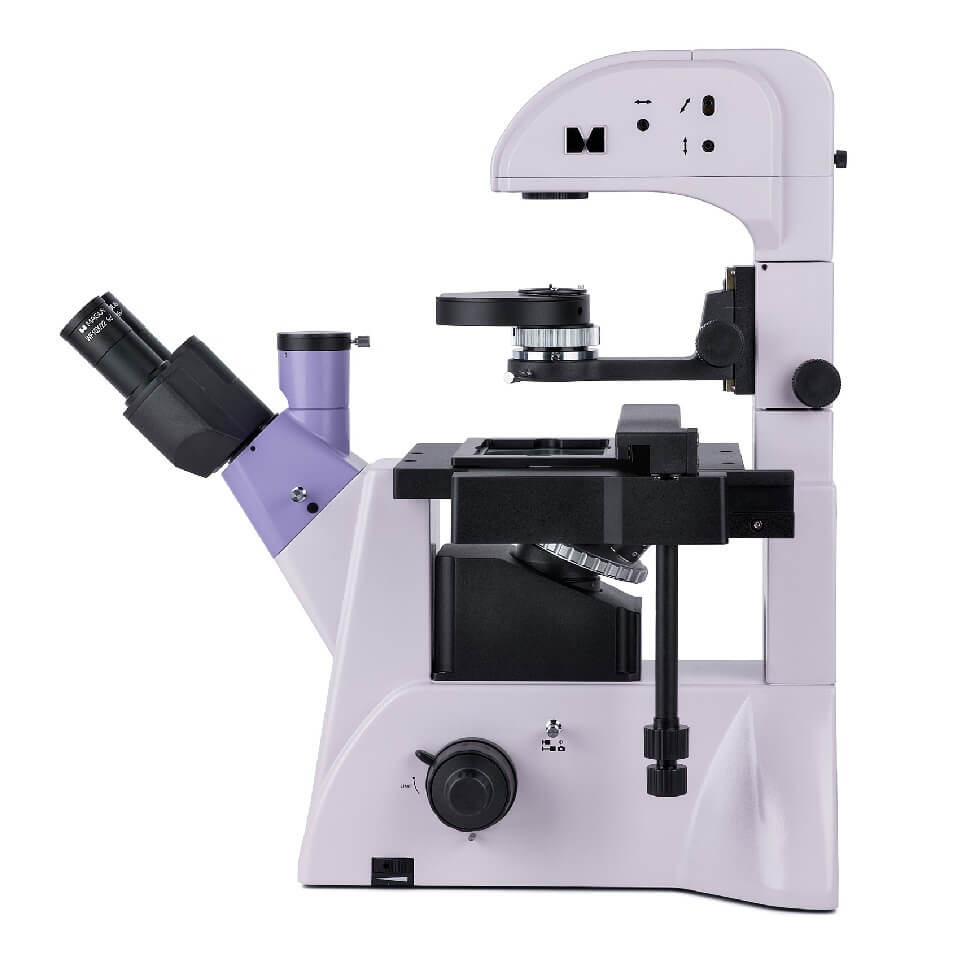

Микроскоп MAGUS Bio VD350 биологический инвертированный цифровой, арт. 83014
Биологический микроскоп инвертированной конструкции, на котором проводятся исследования окрашенных и неокрашенных образцов в лабораторной посуде – чашках Петри, колбах, планшетах. Высота посуды может быть 55 мм, а если отклонить штатив осветителя, то до 165 мм. Толщина дна совместимой посуды – до 1,2 мм. Микроскоп работает в проходящем свете в светлом поле и с использованием фазового контраста, оборудован двумя каналами визуализации для установки цифровой камеры и монитора. Используется в рутинной лабораторной и в научно-исследовательской работе, подходит для обучения студентов.
ЦИФРОВАЯ КАМЕРА
Видеоокуляр с цифровым сенсором SONY Exmor 8,3 Мпикс. В датчике используется технология обратной засветки, за счёт чего повышается светочувствительность и формируется яркое чёткое изображение даже при слабом освещении. Камеру используют для работы в тёмном и светлом поле на объективах кратностью 4×, 10× и 20×. Она также подходит для работы на стереомикроскопах. Для подключения к компьютеру и вывода изображения на экран используется порт USB 3.0 с высокой скоростью передачи данных (5 Гб/c).
Камеру MAGUS CDF30 устанавливают в отдельный канал визуализации либо в окулярный тубус микроскопа. Максимальное поле зрения без оптических дефектов можно получить, используя адаптер с увеличением от 0,65× до 0,9×. Для установки в окулярный тубус также нужен переходник соответствующего диаметра.
Изображение выводится на экран компьютера в максимальном разрешении 3840×2160 пикс. Кадровая частота при этом составляет 45 кадров в секунду. При более низком разрешении (1920×1080 пикс) частота увеличивается до 70 кадров в секунду. Переходы между кадрами практически незаметны, запаздываний не наблюдается, поэтому камеру можно использовать для изучения и демонстрации подвижных объектов. Фото и видео записываются и сохраняются в разных форматах.
ОПТИКА

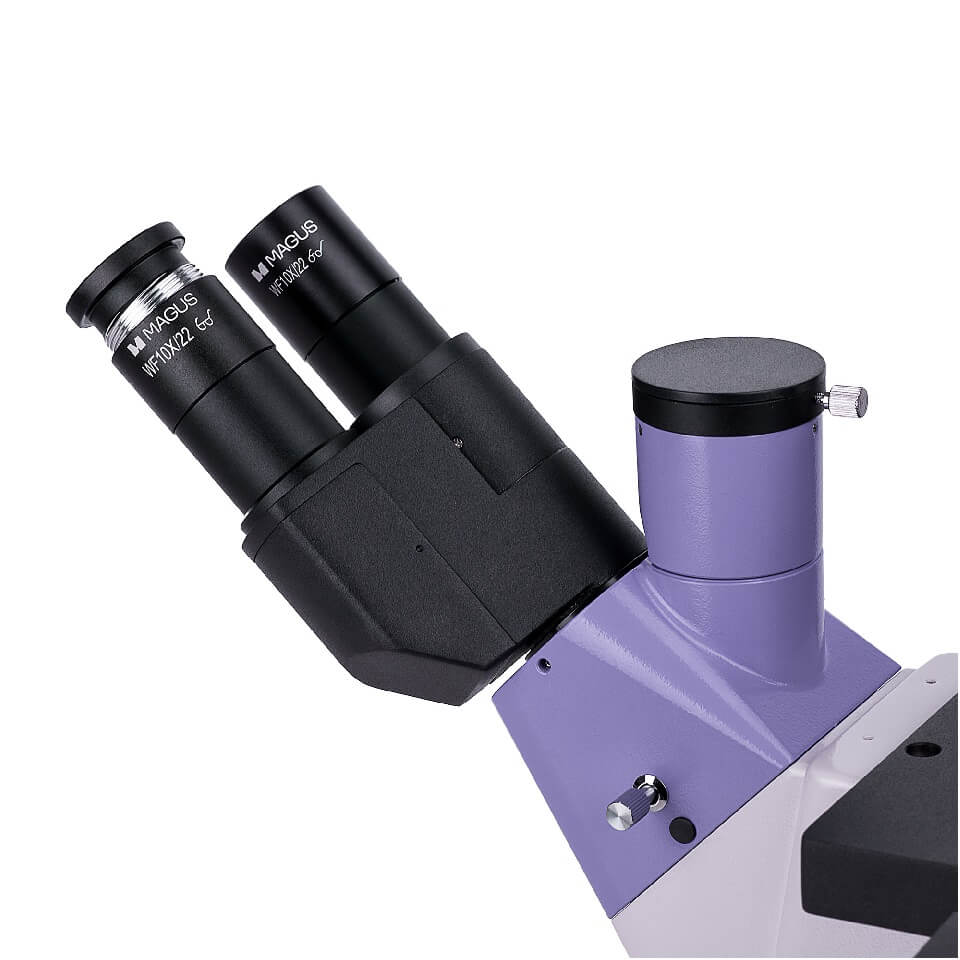

В момент сборки микроскопа выбирают положение тринокулярной визуальной насадки – её можно установить с разворотом на 180° для получения удобной высоты выноса выходного зрачка. В вертикальный тубус устанавливают монитор, а для установки цифровой камеры используют боковой канал на корпусе микроскопа. Деление светового потока на корпусе 100/0 или 0/100, на тринокулярной насадке 50/50 (при открытом канале визуализации) или 100/0 (при закрытом канале визуализации).
В комплектацию включены четыре объектива-планахромата с корректировкой на бесконечность, один из них фазовый. После их установки в револьверное устройство одно гнездо остаётся свободным для дополнительного фазового объектива.
ОСВЕЩЕНИЕ
Фазово-контрастный конденсор обеспечивает простое и удобное переключение с одного метода контраста на другой. У него есть четыре рабочих положения: свободное отверстие – для метода светлого поля, отверстия 10×, 20× и 40× – для фазового контраста с использованием объектива соответствующего увеличения.
Источник проходящего света – 30-ваттная галогенная лампа, излучающая свет в комфортном для длительной работы цветовом спектре. Она имеет регулировку яркости и питается от сети переменного тока. Осветительная система предусматривает использование метода Кёлера для повышения качества изображения.
МЕХАНИКА
В комплектацию включены четыре держателя лабораторной посуды для предметного столика. Их можно перемещать по осям X и Y с помощью специального механизма, сам столик остаётся неподвижным. Держатели рассчитаны на чашки разных размеров.
Фокусировочный механизм работает чётко и плавно, для грубой фокусировки настраивают жёсткость хода или используют блокировку. Шаг тонкой фокусировки – 2 мкм. Рукоятки расположены близко к основанию микроскопа, поэтому во время работы руки можно не держать на весу.
Аксессуары
Для микроскопа есть дополнительные окуляры, фазовые объективы, цифровые камеры и калибровочные слайды для расширения возможностей микроскопа.
Основные особенности микроскопа:
Для исследования объектов в лабораторной посуде высотой до 55 мм и толщиной дна до 1,2 мм.
Если отклонить штатив осветителя, можно использовать посуду высотой до 165 мм.
Наблюдения с использованием методов светлого поля и фазового контраста; классический фазово-контрастный конденсор с полевой диафрагмой.
Предметный столик с 4 держателями для лабораторной посуды разного размера; механизм перемещения препарата по двум горизонтальным осям.
Окулярная насадка поворачивается на 180°.
Два визуальных канала для установки камеры и монитора: один – на насадке (вертикальный тубус), второй – в корпусе.
Источник проходящего света – 30-ваттная галогенная лампа с питанием от сети.
Большой выбор дополнительных аксессуаров.
Основные особенности камеры:
Цветной CMOS-сенсор SONY Exmor с технологией обратной засветки, высокая светочувствительность.
Работа в тёмном и светлом поле на объективах 4×, 10× и 20×.
Подключение к компьютеру через интерфейс USB 3.0 со скоростью передачи данных 5 Гб/с.
Вывод изображения на монитор в сверхвысоком разрешении 4K 3840×2160 пикс (45 кадров в секунду) или Full HD 1920×1080 пикс (70 кадров в секунду).
Драйверы и программа для обработки изображений в комплекте.
Установка в канал визуализации или в окулярный тубус микроскопа.
Комплектация:
Цифровая камера MAGUS CDF30 (цифровая камера, кабель USB, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон).
Штатив со встроенным источником электропитания, источником проходящего света, механизмом фокусировки, предметным столиком, кронштейном конденсора , револьвером объективов объективов и каналом визуализации.
Фазово-контрастный конденсор.
Тринокулярная визуальная насадка.
Объектив-планахромат, рассчитанный на бесконечность: PHP2 10×/0,25 фазовый WD 4,27 мм.
Объектив-планахромат, рассчитанный на бесконечность: PL 10×/0,25 WD 4,27 мм.
Объектив-планахромат, рассчитанный на бесконечность: PL 20×/0,40 WD 8,0 мм.
Объектив-планахромат, рассчитанный на бесконечность: PL 40×/0,60 WD 3,5 мм.
Окуляр 10×/22 мм с удаленным зрачком (2 шт.).
Наглазник на окуляр (2 шт.).
Вспомогательный центрирующий телескоп.
Круглая стеклянная вставка.
Механическое устройство перемещения образца.
Держатель лабораторной посуды (4 шт.).
Переходник под крепление C-mount для работы с камерой.
Светофильтр.
Сетевой шнур питания для микроскопа.
Пылезащитный чехол.
Инструкция по эксплуатации и гарантийный талон.
Поставляются по дополнительному заказу:
Окуляр 10×/22 мм со шкалой.
Окуляр 12,5×/14 мм (2 шт.).
Окуляр 15×/15 мм (2 шт.).
Окуляр 20×/12 мм (2 шт.).
Окуляр 25×/9 мм (2 шт.).
Объектив-планахромат, рассчитанный на бесконечность: PL 4×/0,10 WD 21,0 мм.
Объектив-планахромат, рассчитанный на бесконечность: PHP2 20×/0,40 фазовый WD 8,0 мм.
Объектив-планахромат, рассчитанный на бесконечность: PHP2 40×/0,60 фазовый WD 3,5 мм.
10×/22, удалённый зрачок 10 мм (опция: 10×/22 мм со шкалой, 12,5×/14 мм, 15×/15 мм, 20×/12 мм, 25×/9 мм)
Объективы
планахроматические, скорректированные на бесконечность: PL 10×/0,25, PL 20×/0,40, PL 40×/0,60, PHP2 10×/0,25 фазовый; парфокальная высота 45 мм (опция: PL 4×/0,10, PHP2 20×/0,40 фазовый, PHP2 40×/0,60 фазовый)
Револьверное устройство
на 5 объективов
Рабочее расстояние, мм
21 (4×); 4,27 (10×); 8,0 (20×); 3,5 (40×)
Межзрачковое расстояние, мм
48 – 75
Предметный столик, мм
227 × 208
Диапазон перемещения предметного столика, мм
77 / 114
Характеристики предметного столика
неподвижный, со стеклянной вставкой Ø118 мм и механическим устройством перемещения образца; держатели лабораторной посуды: 86×129,5, Ø90 мм; 34×77,5 мм, Ø68,5 мм; 57×82 мм, Ø60 мм; 29×77,5 мм, Ø35 мм
Конденсор
NA 0,6, рабочее расстояние: 55 мм; фазово-контрастный блок поворотной системы
коаксиальная, грубая (с механизмами блокировки и регулировки жёсткости) и тонкая (0,002 мм)
Корпус
цельнолитой алюминиевый
Подсветка
галогенная
Регулировка яркости
есть
Источник питания
220±22 В, 50 Гц, сеть переменного тока
Тип лампы подсветки
12 В / 30 Вт
Светофильтры
есть
Уровень пользователя
для опытных, для профессионалов
Уровень сложности сборки и настройки
сложно
Фазово-контрастное устройство
фазово-контрастный конденсор (по типу вращающегося диска) со свободным отверстием и фазовыми вставками для объективов 10×, 20× и 40×; центрирующий вспомогательный микроскоп
Назначение
лабораторный / медицинский
Расположение подсветки
верхняя (проходящий свет)
Метод исследования
светлое поле, фазово-контрастная микроскопия
Чехол / кейс / сумка в комплекте
чехол пылезащитный
Габаритные размеры ( Д × Ш × В ), мм:
- микроскопа;
- упаковки
532 × 250 × 580;
495 × 345 × 730
Масса, кг:
- микроскопа;
- упаковки (брутто)
16,3;
19,8
Диапазон рабочей температуры, °С / влажности, %
-15…+55 / 30…80
Цифровая камера
Параметр
Значение
Чувствительный сенсор
SONY Exmor CMOS
Цветной / монохромный
цветной
Число мегапикселей
8,3
Максимальное разрешение, пикс
3840×2160
Размер сенсора
1/1,2″ (11,14×6,26 мм)
Размер пикселя, мкм
2,9×2,9
Светочувствительность, мВ/люкс/с
5970
Отношение сигнал/шум
0,13 мВ при 1/30 с
Время выдержки, мс
0,02 мс – 15 с
Возможность записи видео
есть
Кадровая частота, кадров в секунду @ при разрешении, пикс
45@3840×2160, 70@1920×1080
Место установки
канал визуализации, окулярный тубус вместо окуляра
Формат файлов фотосъёмки
*.jpg, *.bmp, *.png, *.tif
Формат файлов видеозаписи
запись: *.wmv, *.avi, *.h264 (Windows 8 или выше), *h265 (Windows 10 или выше)
Спектральный диапазон, нм
380–650 (встроенный ИК–фильтр)
Тип затвора
ERS (электронный скользящий затвор)
Баланс белого
автоматический, ручной
Контроль экспозиции
автоматический, ручной
Программное обеспечение
MAGUS View
Выход
5 Гб/с, USB 3.0
Системные требования
Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17″ и больше
Тип крепления
C-mount
Источник питания камеры
постоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье
Диапазон рабочей температуры, °С / влажности, %
-10…+50 / 30…80
