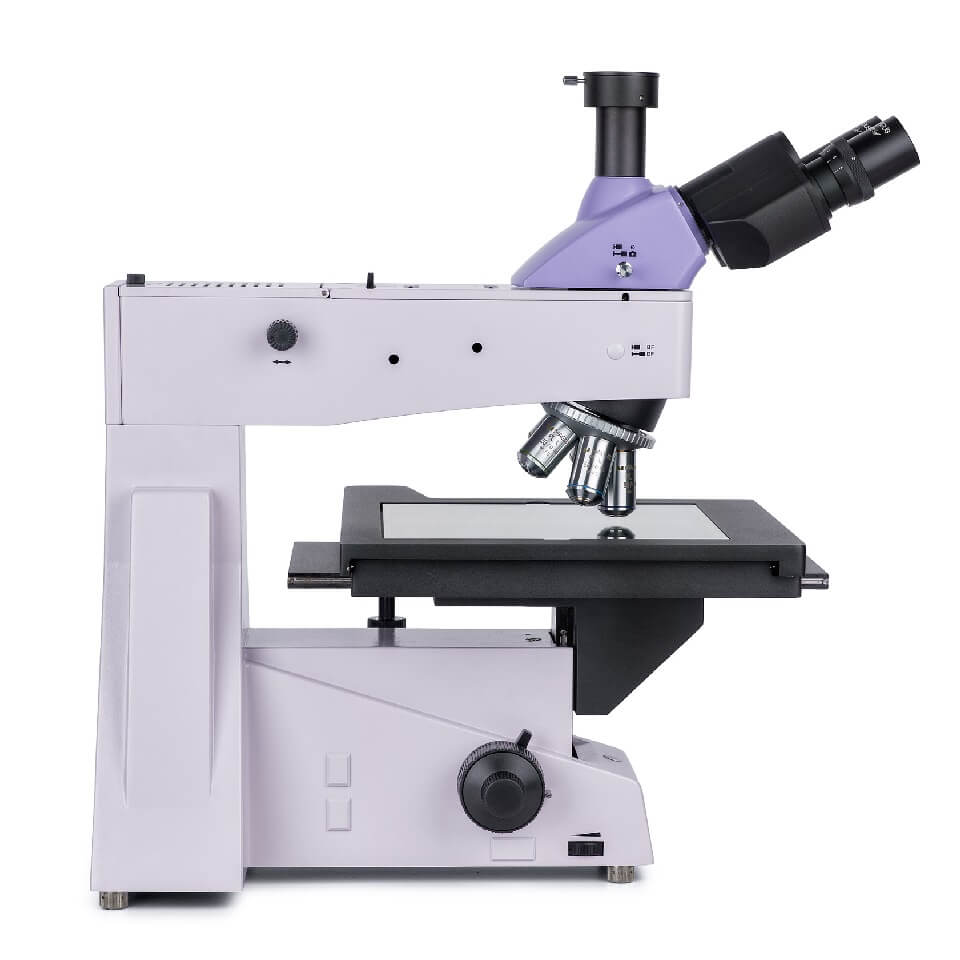

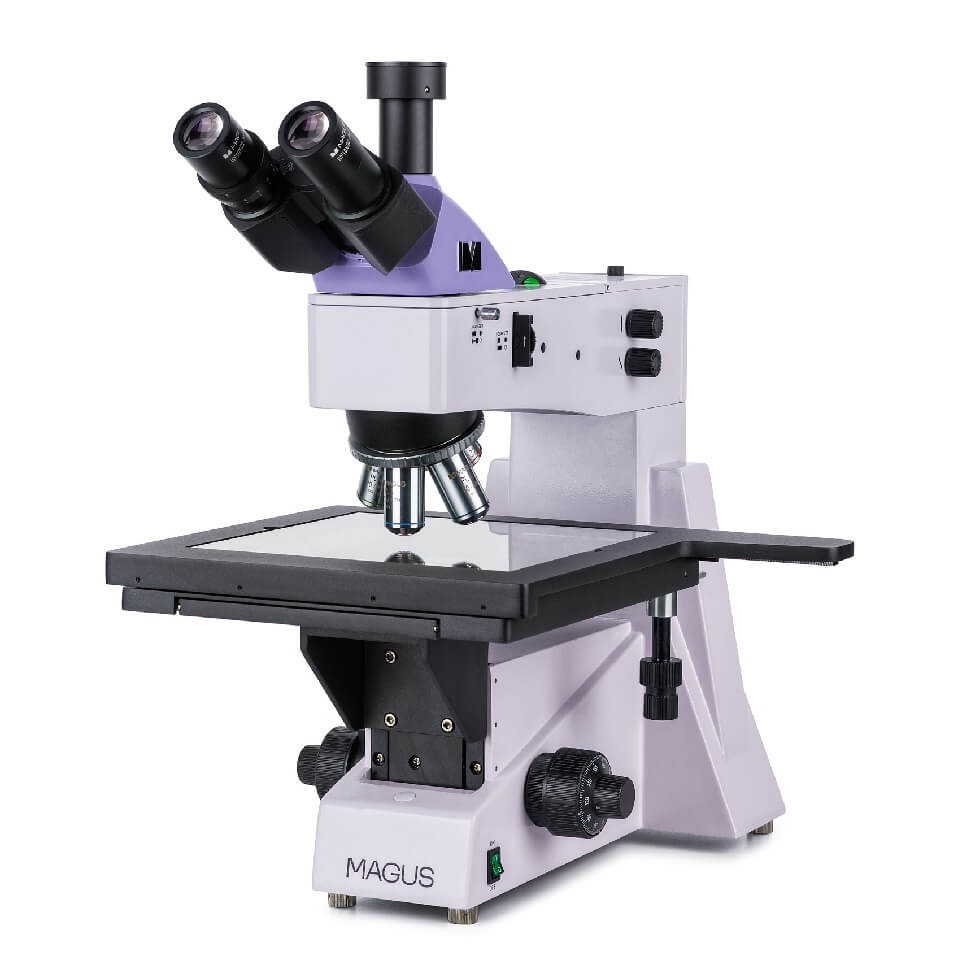

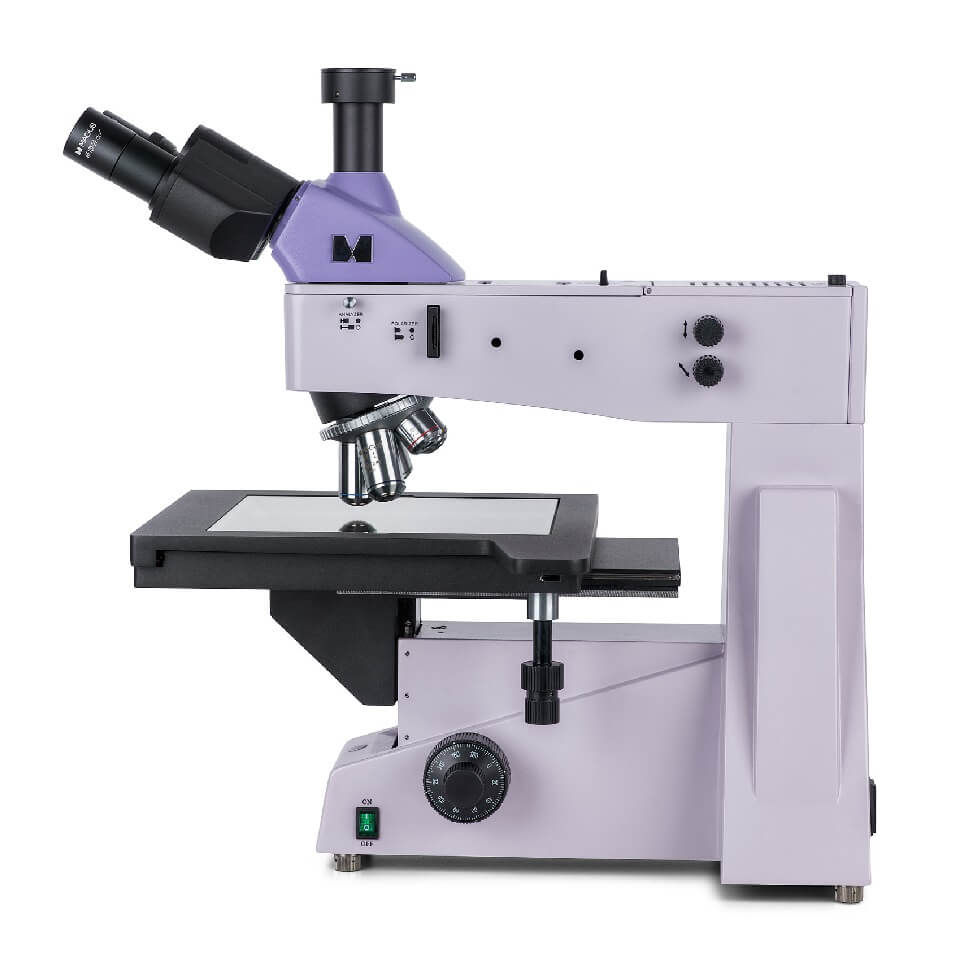

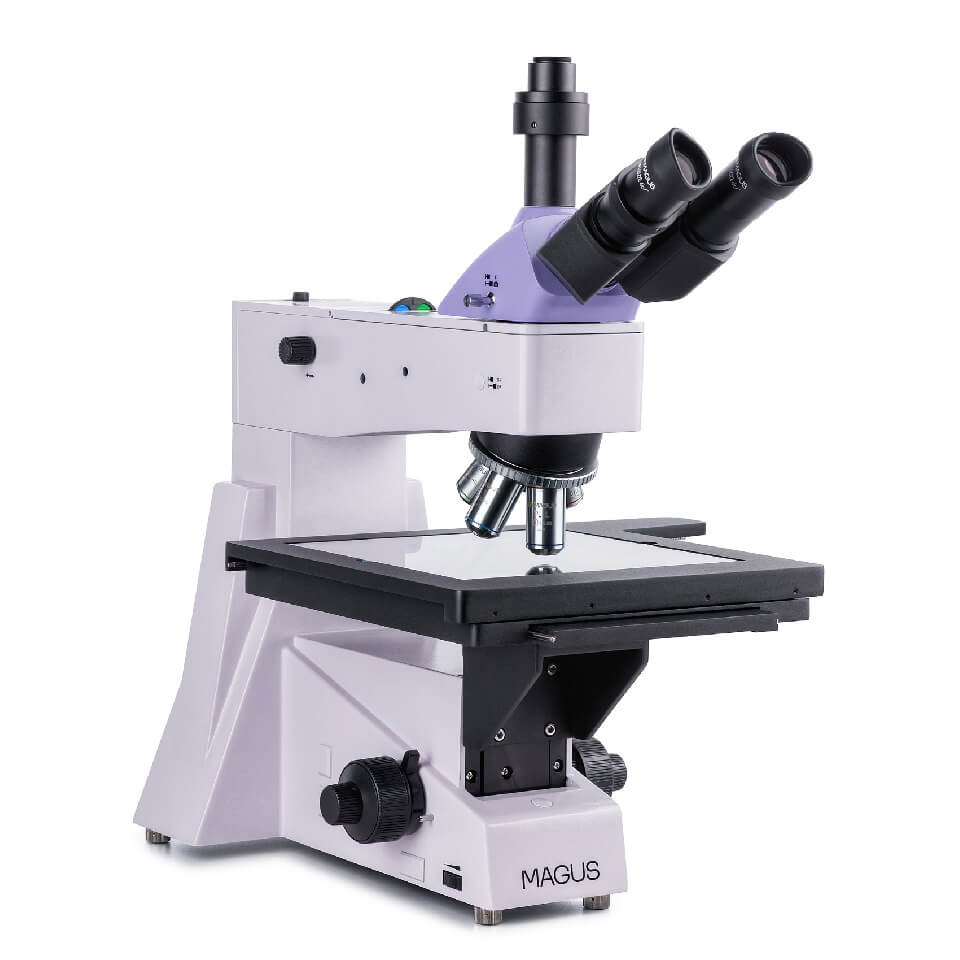

Микроскоп MAGUS Metal 650 металлографический, арт. 82900
Оснащён большим инспекционным предметным столиком, на котором в отражённом свете
изучаются фотошаблоны, печатные платы, изделия прецизионного формования, интегральные схемы и другие протяженные и широкие образцы. Работа ведётся в светлом поле и в поляризованном свете. Микроскоп обеспечивает высокую точность наводки на резкость, так как шаг тонкой фокусировки составляет всего 0,7 мкм – это упрощает работу на больших увеличениях. Используется для рутинных и исследовательских задач на промышленных предприятиях и для обучения студентов технических вузов.
ОПТИКА

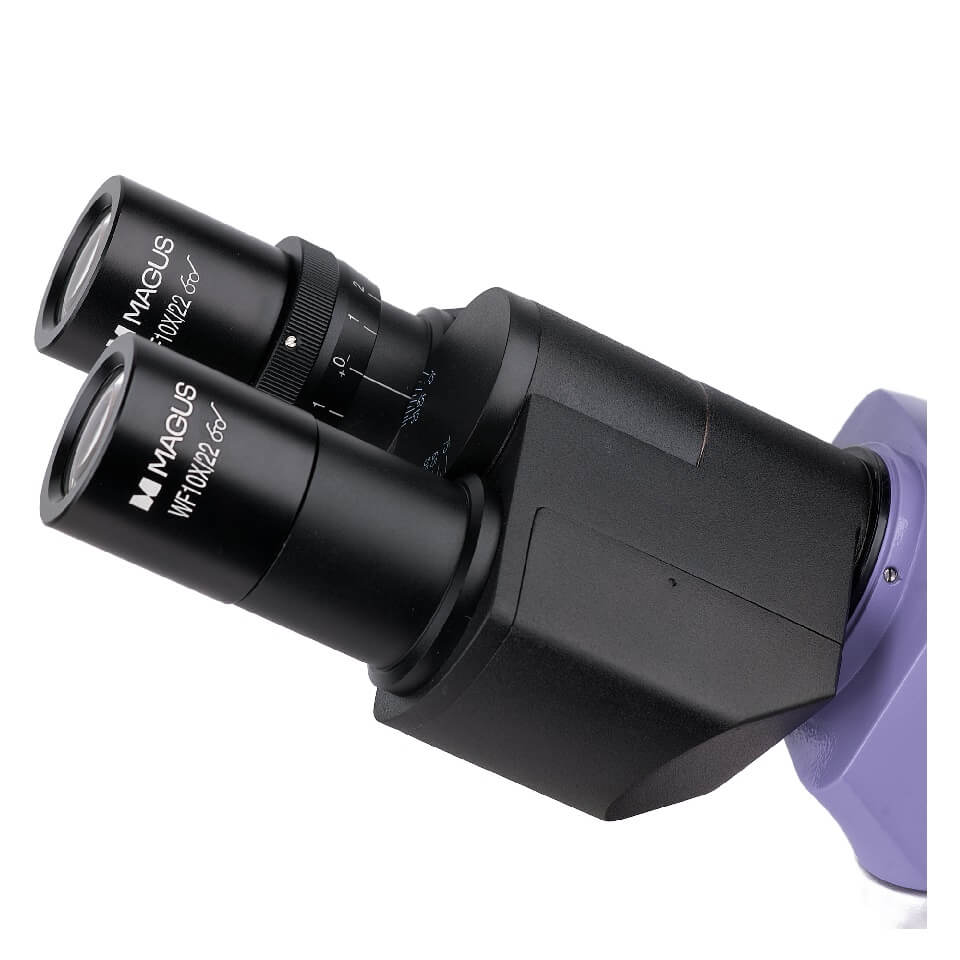

Планахроматическая оптика передаёт четкое изображение с хорошей детализацией и рассчитана на бесконечность. Насадка оборудована бинокулярным визуальным узлом –
наклон окулярных тубусов составляет 30° – и вертикальным каналом визуализации, в который устанавливается цифровая камера. С помощью камеры (приобретается отдельно) проводят фото- и видеофиксацию исследований и выводят изображение с микроскопа на внешний экран. Делитель светового потока имеет два положения: 100/0 и 0/100 – свет подаётся в окуляры или на камеру. На левом окулярном тубусе находится кольцо диоптрийной подвижки.
В револьверное устройство можно установить 5 объективов – именно столько включено в комплект поставки. Для получения новых значений кратности вместо базовых объективов устанавливают опциональные. В комплектации «из коробки» микроскоп даёт увеличение в диапазоне от 50 до 800 крат. Револьвер повёрнут «от
наблюдателя», поэтому в ходе работы всегда виден используемый объектив.
ОСВЕЩЕНИЕ
Система отражённого света объединяет в себе три центрируемых элемента: источник света, апертурную и полевую диафрагмы. Галогенный осветитель мощностью 30 Вт излучает в «тёплом» спектре, поэтому длительная работа с микроскопом не утомляет глаза. Яркость освещения регулируется, возможна настройка света методом Кёлера. В систему отражённого света также входит устройство простой поляризации: встроенный анализатор и съёмный вращающийся поляризатор. Есть и набор светофильтров.
МЕХАНИКА

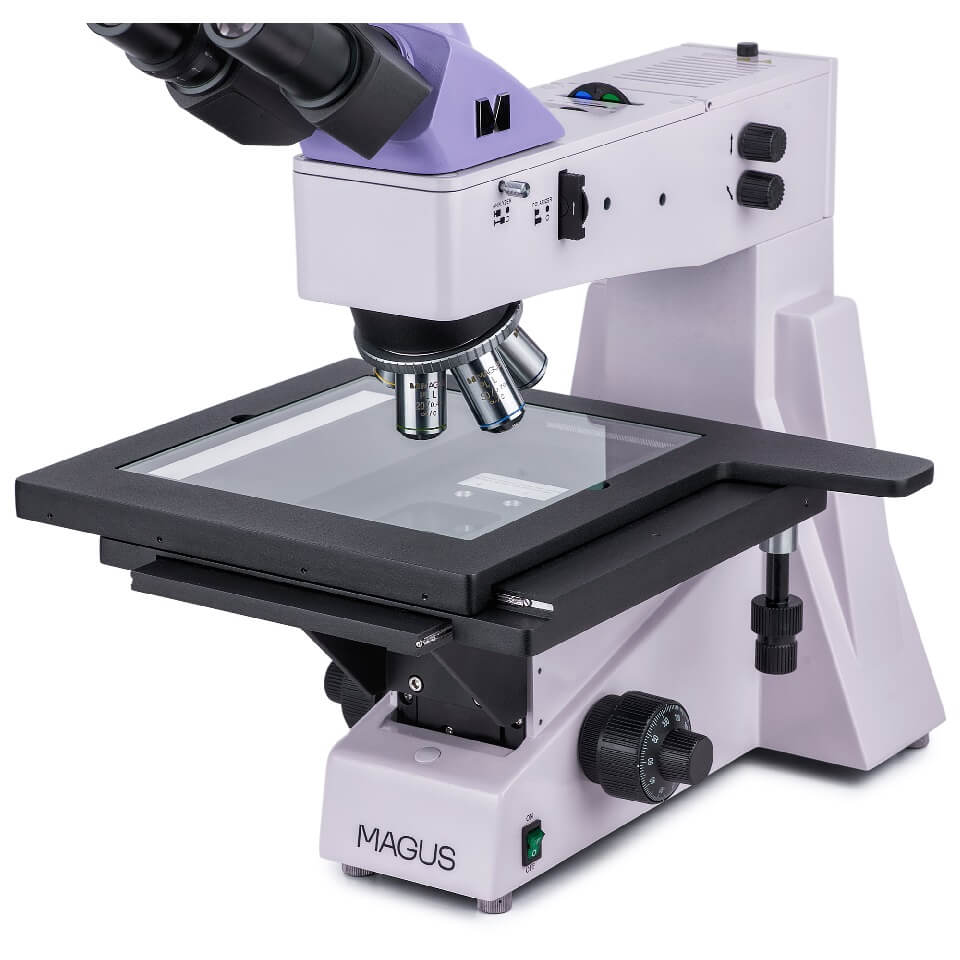

Самая интересная часть конструкции микроскопа – предметный столик размером
280×270 мм, который можно перемещать по двум осям в пределах 204 мм. Это позволяет работать с образцами большого размера и свободно инспектировать их поверхность. Рукоятки грубой и тонкой фокусировок расположены коаксиально с двух сторон корпуса, предусмотрены блокиратор хода и регулятор жёсткости хода грубой фокусировки. Так как рукоятки находятся близко к основанию, руки можно свободно положить на стол и занять удобную позу во время работы.
Аксессуары
Линейка совместимых с микроскопом MAGUS Metal 650 включает окуляры, объективы с увеличенным рабочим расстоянием, цифровые камеры, калибровочные слайды. С их помощью можно расширить возможности микроскопа.
Основные особенности:
Инспекционный столик большого размера с увеличенным ходом для работы с протяженными и широкими образцами.
Тонкая фокусировка с шагом 0,7 мкм для максимально точной настройки фокуса на
высокой кратности; грубая фокусировка с блокировкой и настройкой жёсткости хода.
Тринокулярная визуальная насадка с отдельным тубусом для цифровой камеры и делителем светового потока.
Осветитель отражённого света – мощная галогенная лампа 30 Вт с регулировкой яркости и питанием от сети.
Устройство простой поляризации, центрируемые элементы системы отражённого света,
настройка освещения по Кёлеру, наличие светофильтров.
Широкая линейка полностью совместимых аксессуаров.
Комплектация:
Штатив со встроенным источником электропитания, источником отражённого света,
механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов.
Тринокулярная визуальная насадка.
Объектив-планахромат, рассчитанный на бесконечность: PL L5×/0,12 WD 26,1 мм.
Объектив-планахромат, рассчитанный на бесконечность: PL L10×/0,25 WD 20,2 мм.
Объектив-планахромат, рассчитанный на бесконечность: PL L20×/0,40 WD 8,80 мм.
Объектив-планахромат, рассчитанный на бесконечность: PL L50×/0,70 WD 3,68 мм.
Объектив-планахромат, рассчитанный на бесконечность: PL L80×/0,80 WD: 1,25 мм.
коаксиальная, грубая (30 мм, 13,1 мм/оборот, с механизмами блокировки и регулировки жёсткости) и тонкая (0,0007 мм)
Подсветка
галогенная
Регулировка яркости
есть
Источник питания
220±22 В, 50 Гц, сеть переменного тока
Тип лампы подсветки
12 В / 30 Вт
Светофильтры
зелёный, голубой, жёлтый, матовый
Дополнительно
встроенный анализатор и съёмный поляризатор
Уровень пользователя
для опытных, для профессионалов
Уровень сложности сборки и настройки
сложно
Назначение
металлографический
Расположение подсветки
верхняя
Метод исследования
светлое поле, поляризация
Чехол / кейс / сумка в комплекте
чехол пылезащитный
Габаритные размеры ( Д × Ш × В ), мм:
- микроскопа;
- упаковки
508 × 250 × 532;
587 × 492 × 605
Масса, кг:
- микроскопа;
- упаковки (брутто)
16;
21
Диапазон рабочей температуры, °С / влажности, %
+5…+35 / 20…80
