Ламинарное укрытие с горизонтальным потоком (КД 419.150.01, арт.2R-D.013-15)
Предназначено для:
создания беспылевой абактериальной воздушной среды;
защиты предметов и материалов внутри рабочей камеры от внешних и перекрёстных загрязнений в условиях беспылевой особо «чистой» воздушной среды.
Бокс применяется при оснащении отдельных рабочих мест медицинских, фармацевтических и других учреждений с высокими требованиями к чистоте воздуха в рабочей зоне.
Используется при работе с веществами, не представляющими угрозы здоровью оператора, когда необходима защита рабочего материала от окружающей среды или работа с объектами требует стерильной рабочей зоны.
Не обеспечивает защиту оператора и окружающей среды.
Отличительные особенности конструкции:
Механизм подъёма фронтального стекла позволяет фиксировать его в двух положениях, что облегчает обработку дезрастворами рабочей камеры, не имеющей крепежных элементов и выступов, а также самого стекла с обеих сторон.
Наклон передней панели улучшает обзор рабочей камеры и увеличивает полезную площадь столешницы.
Все системы электроуправления расположены за пределами основного корпуса бокса для лёгкости доступа.
Время УФ-обработки рабочей камеры бокса устанавливается с помощью таймера, отображающего также и время общей наработки лампы блока УФО.
Корпус ламинара окрашен порошковой эмалью, стойкой к обработке дезрастворами.
Рабочая столешница выполнена из нержавеющей стали.
На подставке предусмотрены винтовые опоры для фиксации и регулировки положения бокса и колёсные опоры, предназначенные исключительно для удобства перемещения при установке на место эксплуатации.
Микропроцессорная система управления двигателем вентилятора без применения энергопреобразующих силовых элементов – SintelL-1. Система позволяет максимально снизить уровень электропотребления работающего бокса, уменьшить уровень акустических шумов и помех.
Система статической стабилизации воздуха AIS LS обеспечивает постоянный воздушный баланс внутри рабочей камеры ламинарного бокса вне зависимости от степени загрязнённости фильтра.
Блок освещения вынесен за пределы рабочей камеры ламинара и не вызывает турбулентности потока воздуха.
Панель управления с ЖК-дисплеем индицирует включение систем изделия, их возможные неисправности, выбранные режимы работы и технологический таймер.
Фильтр НЕРА поджат с помощью пружин, обеспечивающих герметичность уплотнения фильтра на весь срок эксплуатации.
Электронная панель управления обеспечивает лёгкость эксплуатации и дезобработки.
СТАНДАРТНОЕ ИСПОЛНЕНИЕ:
Рабочая камера:
лицевое стекло – распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжён газовыми
амортизаторами;
демпфер для предотвращения удара при закрытии лицевого стекла;
закалённые боковые стекла;
наклонная лицевая поверхность бокса;
светодиодное освещение рабочей камеры;
ламинаризатор воздушного потока выполнен из металлического перфорированного листа с полимерной сеткой;
столешница из нержавеющей стали (AISI 304).
Блок УФ-облучения:
выдвижной (в нерабочем положении находится за пределами рабочей камеры, под её основанием);
металлическая защита лампы УФ-облучения;
фиксаторы крышки блока УФ-облучения.
Система очистки поступающего воздуха:
очистка воздуха, поступающего в рабочую камеру, двуступенчатая - сначала
через предварительный фильтр G4 и затем через HEPA-фильтр Н14.
Элементы системы управления
система электроавтоматики – микропроцессорная;
пульт управления боксом – кнопочный с ЖК-дисплеем;
датчики параметров воздушных потоков;
индивидуальный предохранитель на линию электрического питания основных функций бокса (освещение, вентилятор, УФ-облучение);
кабель питания несъёмный.
Элементы для проверки:
встроенные штуцеры отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра.
Параметры электропитания бокса (напряжение / частота), В / Гц
230±10%;
50±1
Мощность, потребляемая боксом (без учёта нагрузки на встроенные блоки розеток), Вт, не более
1000
Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017:
- по частицам размером ≥ 0,5 мкм;
- по частицам размером ≥ 5,0 мкм
5 ИСО;
ИСО М (20; ≥ 5 мкм); LSAPC
Скорость нисходящего воздушного потока в рабочей камере бокса, м/с:
- средняя скорость, настроенная на предприятии изготовителе;
- минимально допустимая, при которой гарантированно сохраняется однородность (ламинарность) воздушного потока, не менее;
- максимально допустимая, при которой гарантированно сохраняется однородность (ламинарность) воздушного потока, не более
0,4±20%;
0,25±20%;
0,5±20%

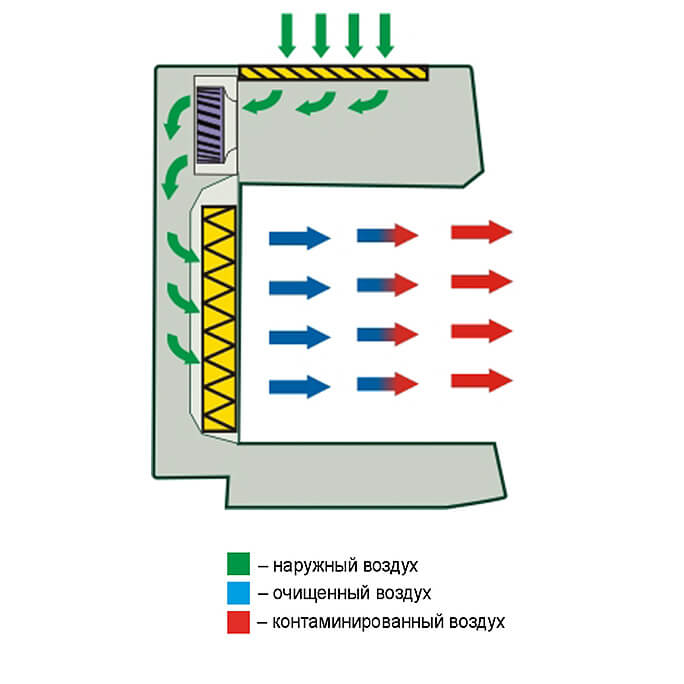

Направление потока воздуха в рабочей камере бокса
горизонтальный однонаправленный (ламинарный)
Производительность по воздуху, удаляемому из бокса, м3/ч
690 – 1035
Класс фильтра грубой очистки по ГОСТ Р ЕН 779
G4
Класс НЕРА-фильтра по ГОСТ Р ЕН 1822-1
H14
Освещённость рабочей зоны (интегральное значение, определённое по всей площади рабочей зоны), Лк, не менее
750
