Ламинарное укрытие с вытяжкой через угольный фильтр (КД 252.120.00, арт.2R-D.009-12)

Ламинарное укрытие с вытяжкой через угольный фильтр (КД 252.120.00, арт.2R-D.009-12)

Предназначено для:

• создания беспылевой абактериальной воздушной среды;
• защиты предметов и материалов внутри рабочей камеры от внешних и перекрёстных загрязнений в условиях беспылевой «чистой» воздушной среды;
• защита оператора и окружающей среды при работе с химически вредными веществами, с эффективным удалением их из рабочей зоны;
• минимизации риска заражения и перекрёстной контаминации продукта.

Бокс применяется при оснащении отдельных рабочих мест фармацевтической, химической, пищевой, электронной промышленности и других учреждений с высокими требованиями к чистоте воздуха в рабочей зоне. Используется при работе с препаратами и бактериальными культурами, не представляющими угрозы для здоровья оператора, когда необходима защита рабочего материала от окружающей среды, или работа с объектом требует стерильной рабочей зоны.

Отличительные особенности конструкции:

Активное 100% удаление отработанного воздуха из рабочей зоны через угольный фильтр в окружающую среду (либо в вытяжную систему). Угольный фильтр применяется для адсорбции газообразных вредных веществ (неприятных запахов и легколетучих органических соединений) из воздуха.

• Механизм подъёма фронтального стекла позволяет фиксировать его в двух положениях, что облегчает обработку дезрастворами рабочей камеры, не имеющей крепежных элементов и выступов, а также самого стекла с обеих сторон.
• Наклон передней панели улучшает обзор рабочей камеры и увеличивает полезную площадь столешницы.
• Все системы электроуправления расположены за пределами основного корпуса бокса для лёгкости доступа.
• Время УФ-обработки рабочей камеры бокса устанавливается с помощью таймера, отображающего также и время общей наработки лампы блока УФО.
• Корпус ламинара окрашен порошковой эмалью, стойкой к обработке дезрастворами.
• Рабочая столешница выполнена из нержавеющей стали.
• На подставке предусмотрены винтовые опоры для фиксации и регулировки положения бокса и колёсные опоры, предназначенные исключительно для удобства перемещения при установке на место эксплуатации.
• Микропроцессорная система управления двигателем вентилятора без применения энергопреобразующих силовых элементов – SintelL-1. Система позволяет максимально снизить уровень электропотребления работающего бокса, уменьшить уровень акустических шумов и помех.
• Система статической стабилизации воздуха AIS LS обеспечивает постоянный воздушный баланс внутри рабочей камеры ламинарного бокса вне зависимости от степени загрязнённости фильтра.
• Блок освещения вынесен за пределы рабочей камеры ламинара и не вызывает турбулентности потока воздуха.
• Панель управления с ЖК-дисплеем индицирует включение систем изделия, их возможные неисправности, выбранные режимы работы и технологический таймер.
• Фильтр НЕРА поджат с помощью пружин, обеспечивающих герметичность уплотнения фильтра на весь срок эксплуатации.
• Электронная панель управления обеспечивает лёгкость эксплуатации и дезобработки.

     СТАНДАРТНОЕ ИСПОЛНЕНИЕ:

Рабочая камера:

• лицевое стекло – распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжён газовыми амортизаторами;
• демпфер для предотвращения удара при закрытии лицевого стекла;
• закалённые боковые стекла;
• наклонная лицевая поверхность бокса;
• светодиодное освещение рабочей камеры;
• 2 розетки в рабочей камере бокса (слева на задней стенке);
• ламинаризатор воздушного потока выполнен из мелкоячеистой полимерной сетки;
• комплект столешниц (3 секции) из нержавеющей стали (AISI 304);
• поддон рабочей камеры из нержавеющей стали (AISI 304);
• съёмный подлокотник из нержавеющей стали (AISI 304).

Блок с инструментальным ящиком:

• выдвижной (в нерабочем положении находится за пределами рабочей камеры, под её основанием);
• с подъёмной заслонкой рабочего проёма.

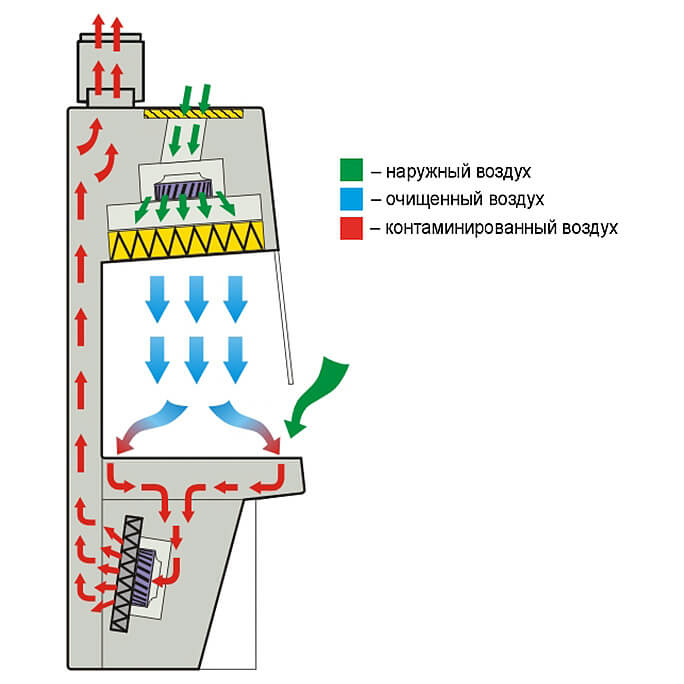

Система подачи и удаления воздуха из бокса:

• очистка воздуха, поступающего в рабочую камеру двухступенчатая: происходит через предварительный фильтр грубой очистки G4 и приточный НЕРА-фильтр Н14, расположенный над рабочей камерой;
• очистка воздуха, удаляемого из бокса, происходит через выпускной угольный фильтр, расположенный под основанием рабочей камеры;
• для движения воздушных потоков внутри бокса установлены вентиляторы;
• съёмный вытяжной зонт для подключения бокса к системе активной вытяжной вентиляции, зонт снабжён компенсационным зазором для исключения влияния работы системы вытяжной вентиляции на работу бокса.

Элементы системы управления

• система электроавтоматики – микропроцессорная;
• пульт управления боксом – кнопочный с ЖК-дисплеем;
• электромагнитный считыватель и электромагнитные ключи доступа;
• датчики параметров воздушного баланса;
• датчики положения лицевого стекла;
• индивидуальный предохранитель на линию электрического питания основных функций бокса (вентиляторы, освещение);
• индивидуальный предохранитель на розетки, установленные в рабочей камере;
• кабель питания съёмный с фиксатором.

Элементы для проверки:

• встроенный штуцер отбора проб воздуха, расположенный под предварительным фильтром G4 для проверки целостности НЕРА-фильтров.
