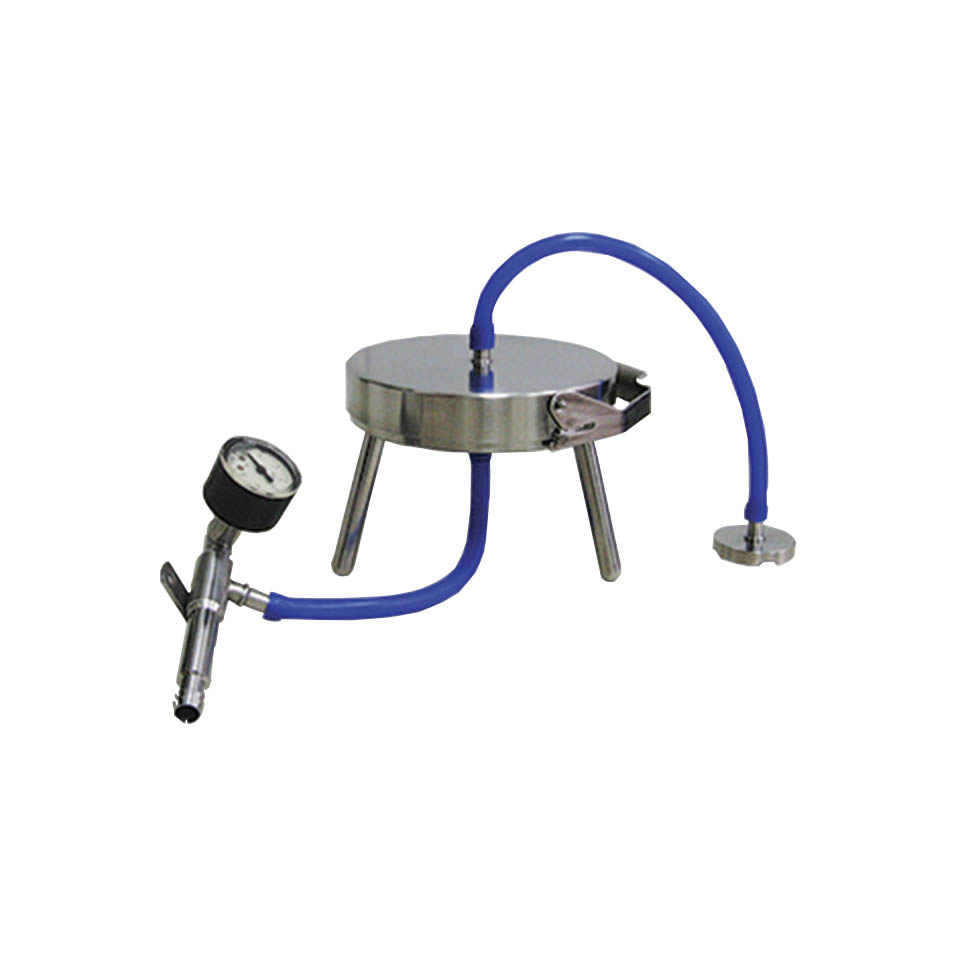

Прибор вакуумного фильтрования для паразитологических исследований ПВФ-142 Э Б

Прибор вакуумного фильтрования для паразитологических исследований ПВФ-142 Э Б

работает от давления водопроводной сети без потребления электроэнергии. Отфильтрованная вода сливается в подставленный контейнер или канализацию (если допустимо). Изготавливается под мембранный фильтр Ø142 мм.

Комплект поставки:

• фильтровальная ячейка из нержавеющей стали;
• водоструйный насос (эжектор);
• заборное устройство из нержавеющей стали;
• заборно-фильтровальное устройство из нержавеющей стали;
• фильтр для заборно-фильтровального устройства;
• комплект трубопроводов.

Фильтровальная ячейка предназначена для фильтрования под вакуумом. Состоит из крышки и основания, на верхнем торце которого устанавливается титановая фритта для размещения дискового фильтра. Крышка и основание фиксируются между собой с помощью зажима. Имеет три опорные ножки.

Водоструйный насос (эжектор) используется для создания вакуума с использованием давления водопроводной воды. Представляет собой сварную конструкцию из нержавеющей стали, состоящую из приёмной и смесительной камер, сопла и ниппеля. Для контроля сетевого давления предусмотрен манометр. Подключается к водопроводному крану или в трубопровод.

Заборное устройство фиксирует шланг на дне ёмкости с исследуемой пробой. Представляет собой штуцер с плоским основанием, на нижнем торце которого имеются четыре радиальных паза для прохода жидкости.

Заборно-фильтровальное устройство фиксирует шланг на дне ёмкости или в открытом водоёме и применяется при отборе проб воды с высоким содержанием взвешенных веществ. Представляет собой штуцер с приваренными двумя плоскими дисками. На нижнем диске закреплён перфорированный лист, на который фиксируется тканевый фильтр. На верхнем диске закреплены три изогнутые опоры.

Фильтр для заборно-фильтровального устройства используется для предварительной очистки исходной пробы воды перед её подачей на мембранный фильтр. Задерживает крупные частицы, иловые примеси и другие взвеси, снимая нагрузку с аналитического фильтра. Фильтр устанавливается в заборно-фильтровальное устройство, фиксируется резиновыми кольцами. Поставляется в комплекте с резиновыми кольцами.
