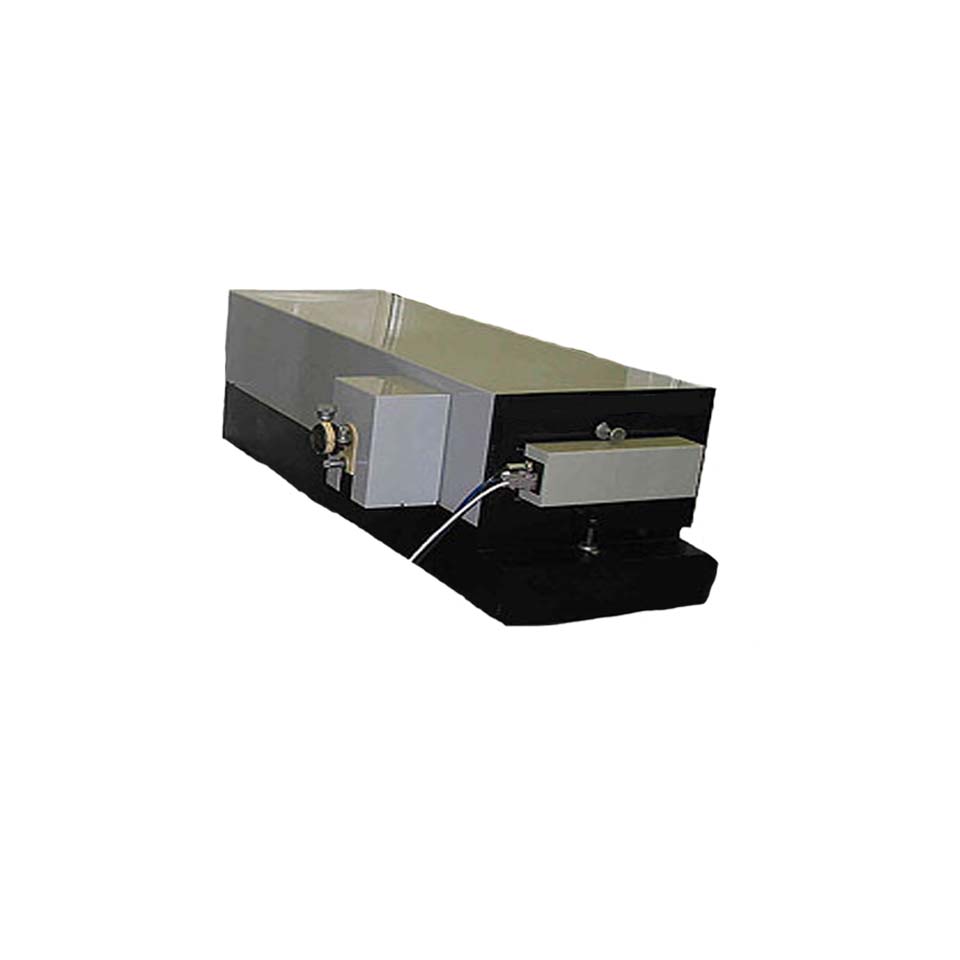

Спектрограф ДФС-452

Спектрограф ДФС-452 дифракционный предназначен для проведения спектрографических работ при исследовании спектров испускания, требующих достаточно высокой дисперсии в широком спектральном диапазоне. Спектрограф работает с генератором типа ИВС-23 и рассчитан для работы в лабораторных условиях с температурой окружающего воздуха от 15 до 30°С при относительной влажности от 45 до 80%. В помещении не должно быть пыли, паров кислот и щелочей. Спектрограф может быть использован для работы в научно-исследовательских и промышленных лабораториях.

• Спектральный диапазон спектрографа 190...1100 нм.
• Зеркальный объектив спектрографа:


              - фокусное расстояние 1000 мм
              - относительное отверстие 1:20.

• Дифракционные решетки спектрографа (копии):

             -плоские 600 и 1200 штр/мм
             -с размером заштрихованной зоны 50 х 50 мм.

•     Обратная линейная дисперсия с решеткой 600 штр/мм:

            - в первом порядке, нм/мм 1,6 -1,59
            - во втором порядке, нм/мм 0,8 - 0,63.

•     с решеткой 1200 штр/мм:

            -  в первом порядке, нм/мм 0,8 - 0,63
            - во втором порядке, нм/мм 0,5 - 0,2.

•     Интервал длин волн, укладывающихся на фотопластинке с решеткой спектрографа 600 штр/мм:

             - в первом порядке, нм до 360
             - во втором порядке, нм до 160.

•     с решеткой 1200 штр/мм:

              -в первом порядке, нм до 160
              -во втором порядке, нм до 92.

•     Теоретическая разрешающая способность решетки спектрографа 600 штр/мм:

              - в первом порядке 30000
              - во втором порядке 60000.

•     решетки 1200 штр/мм:

              - в первом порядке 60000
              - во втором порядке 120000.

•     Максимум концентрации энергии для длины волн решетки спектрографа 600 штр/мм:

             - в первом порядке, нм 500
             - во втором порядке, нм 250.

•     решетки 1200 штр/мм:

             - в первом порядке, нм 420
             - во втором порядке, нм 210.

•     Щель:

            - пределы раскрытия 0-0,4 мм
            -цена деления шкалы барабанчика 0,001 мм
            - высота ножей 15 мм
            - перемещение вдоль оптической оси ±5 мм
            - разворот вокруг оптической оси в градусах 0...5

•     Размеры фотопластинки 9 х 24 см.
•     Ширина фотопленки спектрографа 35 мм.
•     Пределы изменения времени обжига и экспозиции 0...3 мм.
•     Цена деления шкалы 1 с.
•     Величина перемещения кассеты за один цикл работы 1 или 2 мм.
•     Питание от сети переменного тока напряжением 220±22 В, частотой 50 ±0,5 Гц.
•     Потребляемая мощность 150 В*А.
•     Габаритные размеры, мм, не более

            - спектрографа без рельса 1570х465х500
            - рельса 1550х80х80.

•     Масса, кг, не более

             - спектрографа без рельса 90
             - рельса 18.
