Ламинарный бокс БМБ-II-«Ламинар-С»-1,2 (код 231.120, арт.1R-B.003-12.0) (тип B)

Ламинарный бокс БМБ-II-«Ламинар-С»-1,2 (код 231.120, арт.1R-B.003-12.0) (тип B)

Бокс предназначен для оснащения отдельных рабочих мест медицинских, фармацевтических и других учреждений, осуществляющих работу с патогенными биологическими агентами и микроорганизмами согласно СП 1.3.2322-08, СП 1.3.3118-13. Благодаря отсутствию рециркуляции , бокс может применяться при работе с малыми количествами токсичных и химических веществ.

Назначение:

• физическая изоляция (удержание и контролируемое удаление из рабочей зоны) патогенных биологических агентов (ПБА) и микроорганизмов с целью предотвращения возможности заражения воздушно-капельным путем персонала и контаминации воздуха рабочего помещения и окружающей среды;
• минимизация риска заражения и перекрестной контаминации продукта;
• возможность работы с небольшим количеством сильно пахнущих веществ, а также токсичных химических веществ и радионуклидов при обязательном подключении бокса к индивидуальной системе активной вытяжной вентиляции с помощью вытяжного зонта, который входит в комплект поставки;
• для уменьшения риска заражения оператора при работе с патогенными агентами и микроорганизмами, передающимися воздушно-капельным путем, защиты окружающей среды, а также защиты продукта от внешнего загрязнения или перекрёстной контаминации.

Бокс не обеспечивает защиту от токсичных химических веществ и радионуклидов, а также не удерживает запахи рабочих агентов.

Для возможности работы в боксе с небольшим количеством токсичных химических веществ, радионуклидов, а также для удаления запахов рабочих агентов необходимо обязательное подключение бокса к индивидуальной системе активной вытяжной вентиляции производительностью не менее 1800 м3/час с помощью вытяжного зонта (входит в комплект поставки).

Во всех остальных случаях необходимость подключения к системе вытяжной вентиляции определяется самостоятельно эксплуатирующей организацией исходя из анализа и оценки рисков.

Отличительные особенности бокса:

• Отсутствует рециркуляция воздуха в рабочей камере бокса;
• Два независимых фильтровентиляционных блока обеспечивают приток воздуха и его удаление из рабочей камеры;
• Контаминированный воздух проходит высокоэффективную очистку и полностью удаляется во внешнюю вытяжную систему;
• За счёт разницы в объемах воздуха, подаваемого в рабочую камеру и удаляемого из нее, в окне оператора создается воздушная завеса, препятствующая перекрестной контаминации "рабочий агент- оператор";
• Бокс снабжён винтовыми опорами для жесткой фиксации на месте эксплуатации и колесными опорами, предназначенными исключительно для удобства перемещения при установке бокса.
• Микропроцессорная система управления двигателем вентилятора без применения энергопреобразующих силовых элементов - SintelL-1. Система позволяет максимально снизить уровень электропотребления работающего бокса, уменьшить уровень акустических шумов и помех;
• Система статической стабилизации расхода воздуха - AIS LS обеспечивает постоянный воздушный баланс внутри рабочей камеры вне зависимости от степени загрязнённости фильтра;
• Панель управления с ЖК-дисплеем индицирует включение систем изделия, их возможные неисправности, выбранные режим работы и технологический таймер;
• Технология DRIVE-N-ROLL позволяет оператору легко и плавно задвинуть блок УФ-облучения под столешницу на время работы в боксе.

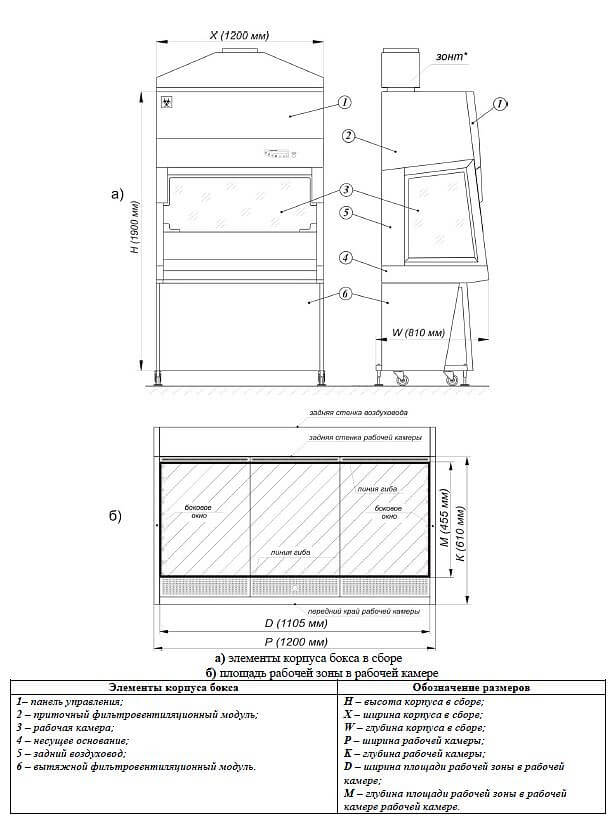

Стандартное исполнение бокса:

Рабочая камера:

• наклонная лицевая поверхность бокса;
• лицевое стекло - распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
• демпфер для предотвращения удара при закрытии лицевого стекла;
• закаленные боковые стекла;
• освещение рабочей камеры;
• 2 розетки в рабочей камере бокса (справа на задней стенке);
• ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
• комплект съемных столешниц из нержавеющей стали (три секции);
• съёмный подлокотник из нержавеющей стали.

Блок УФ-облучения:

• выдвижной (в нерабочем положении находится за пределами рабочей камеры, под ее основанием);
• металлическая защита лампы УФ-облучения.
• демпферы для предотвращения удара при опускании подъёмной заслонки рабочего проёма.

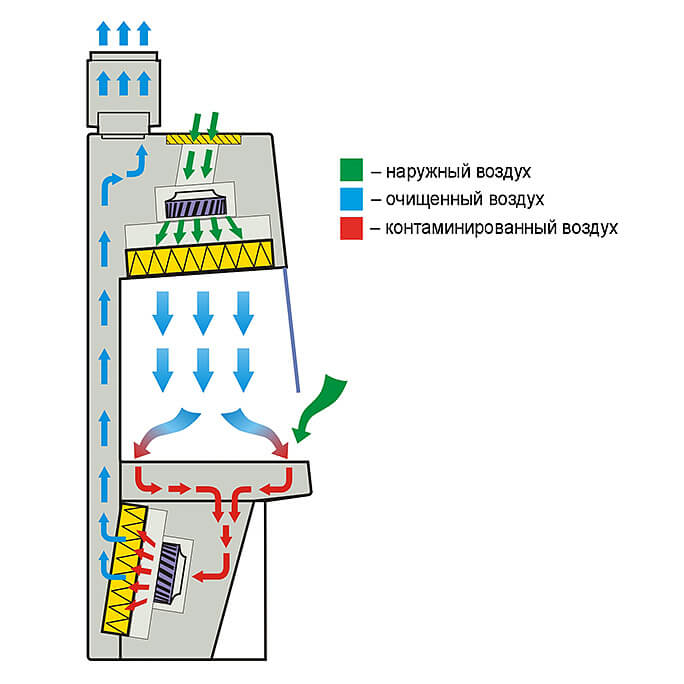

Система подачи и удаления воздуха из бокса:

• очистка воздуха, поступающего в рабочую камеру, двухступенчатая: происходит через предварительный фильтр грубой очистки G4 и приточный НЕРА-фильтр Н14, расположенный над рабочей камерой;
• очистка воздуха, удаляемого из бокса, происходит через выпускной НЕРА-фильтр Н14, расположенный под основанием рабочей камеры;
• для подачи воздуха в бокс приточная (верхняя) вентиляционная камера снабжена двумя вентиляторами;
• для удаления воздуха из бокса вытяжная (нижняя) вентиляционная камера снабжена двумя вентиляторами;
• съёмный вытяжной зонт для подключения бокса к системе активной вытяжной вентиляции, зонт снабжен компенсационным зазором для исключения влияния работы системы вытяжной вентиляции на работу бокса.

Элементы системы управления:

• система электроавтоматики - микропроцессорная;
• пульт управления боксом кнопочный с ЖК-дисплеем;
• электромагнитный считыватель и электромагнитные ключи доступа;
• датчики параметров воздушных потоков;
• датчики положения лицевого стекла и блока УФ-облучения;
• индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
• индивидуальный предохранитель на розетки, установленные в рабочей камере;
• кабель питания съёмный с фиксатором.

Элементы для проверки целостности НЕРА-фильтров:

• для проверки приточного НЕРА-фильтра - встроенный штуцер отбора проб воздуха (расположен под предварительным фильтром G4);
• для проверки выпускного НЕРА-фильтра - встроенный штуцер отбора проб воздуха (расположен слева под защитной сеткой поддона);
• задняя панель вытяжной (нижней) вентиляционной камеры - съемная для свободного доступа к выпускному НЕРА-фильтру для сканирования при проверке его целостности.
