Применяется для сообщения с атмосферным воздухом приборов и сосудов, содержимое которых необходимо защитить от нежелательных компонентов из воздуха, а именно воздействия углекислоты, влаги и пыли. Также служит для осушения газовых потоков, помогая поддерживать нужную среду (сухую, без лишней углекислоты, пыли или агрессивных паров) в ходе экспериментов.

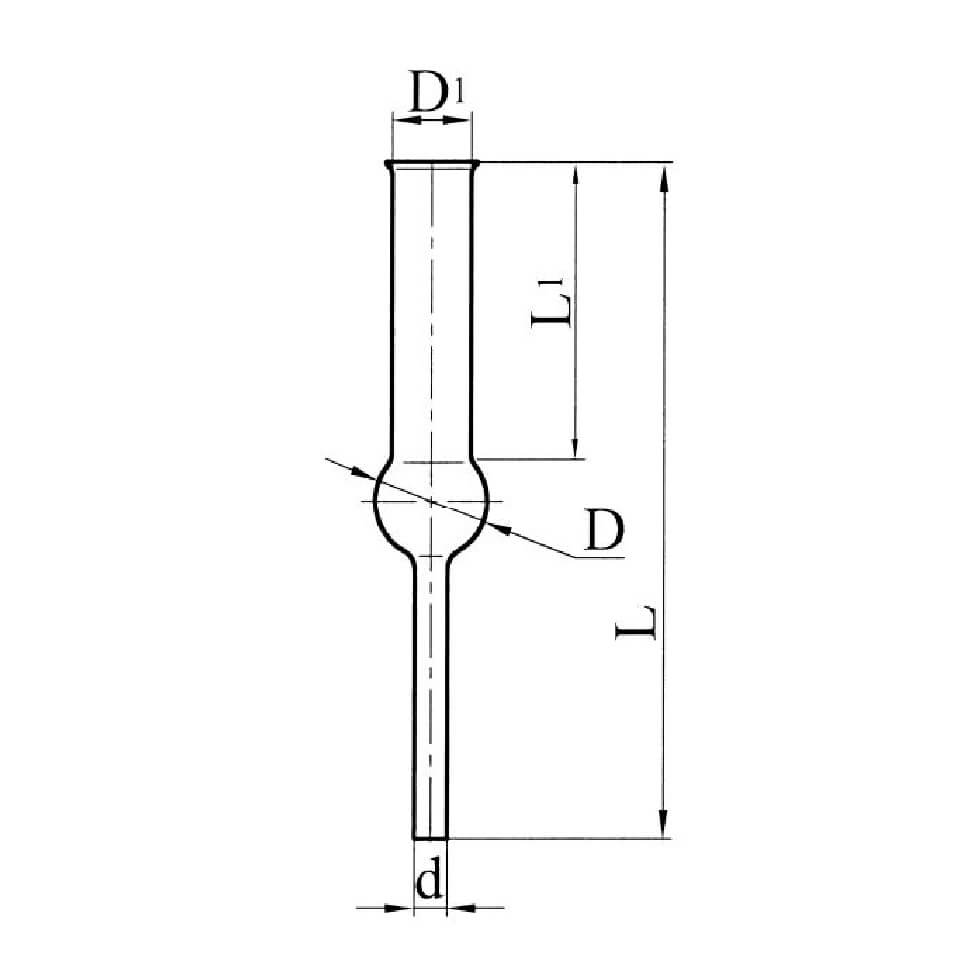

Пример обозначения: Трубка хлоркальциевая ТХ-П – Исполнение 1 (без шлифа) – Диаметр средней части, мм
Применение на практике:
Осушка газов. В трубку засыпают осушитель (чаще всего хлорид кальция – CaCl2 или другие вещества: NaOH, молекулярные сита). Когда газ проходит через такой наполнитель, из него удаляются водяные пары.
Защита реакционных смесей. Трубку используют, чтобы изолировать содержимое колбы, реактора или другого прибора от влаги, CO2, кислорода и механических примесей из окружающего воздуха.
Улавливание агрессивных компонентов. Если в ходе синтеза выделяются кислотные пары или другие летучие соединения, трубку можно заполнить подходящим сорбентом, чтобы поглотить эти вещества и не допустить их распространения.
Отбор проб. Иногда трубку применяют для анализа воздуха или газов: в неё помещают сорбент (например, активированный уголь), пропускают через него пробу, а затем изучают, какие вещества поглотил сорбент.
Конструкционные особенности, которые делают её удобной для этих задач:
Она прямая, но в средней части имеет два шарообразных расширения. Это увеличивает площадь контакта газа с осушителем и заодно не даёт гранулам просыпаться в основную магистраль.
На концах есть штуцеры – к ним удобно подключать вакуумные шланги или резиновые переходники, чтобы встроить трубку в установку.
Сделана из химически стойкого термостойкого стекла, которое не вступает в реакцию с большинством сред и наполнителем.
Практические советы по использованию:
Перед первым применением трубку полезно прогреть, чтобы убрать остаточную влагу.
При заполнении расширений осушителем рекомендуется оставлять небольшой зазор для свободного прохода газа.
Для надёжности соединений на штуцерах можно использовать хомуты или обжимные гайки.
После сборки обязательно проверяйте герметичность системы, например, подав инертный газ.
Такая трубка часто встречается в химических, аналитических и производственных лабораториях – например, в органическом синтезе, нефтехимии, фармацевтике.
Трубку изготавливают из стекла, устойчивого к воздействию химических, в том числе агрессивных, веществ (марки НС3 или ХС3) по ГОСТ 25336-82.
(
