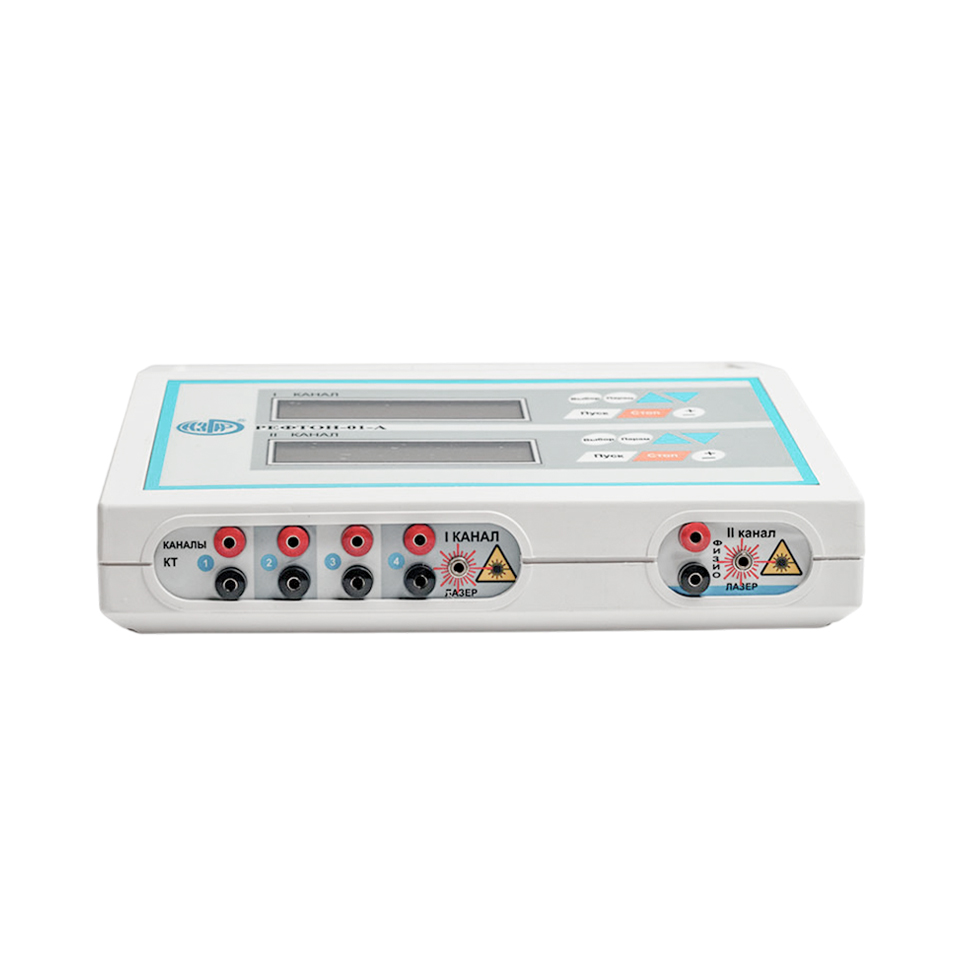

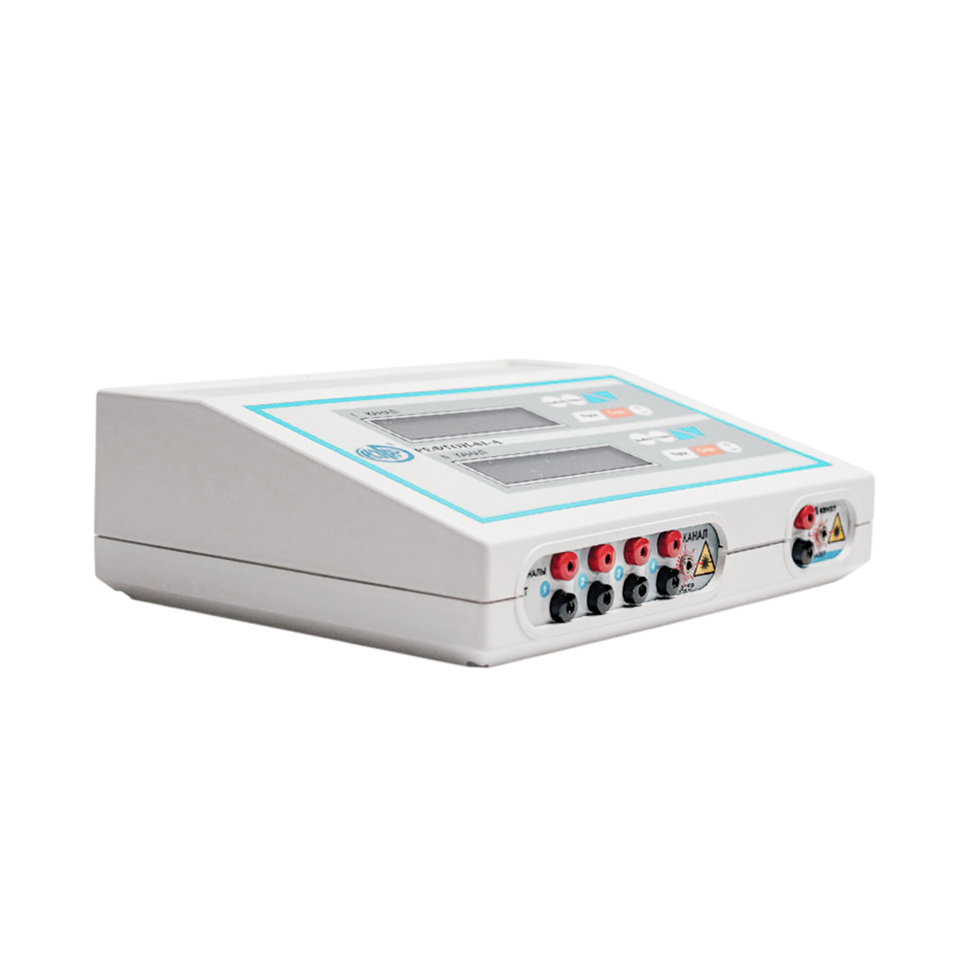

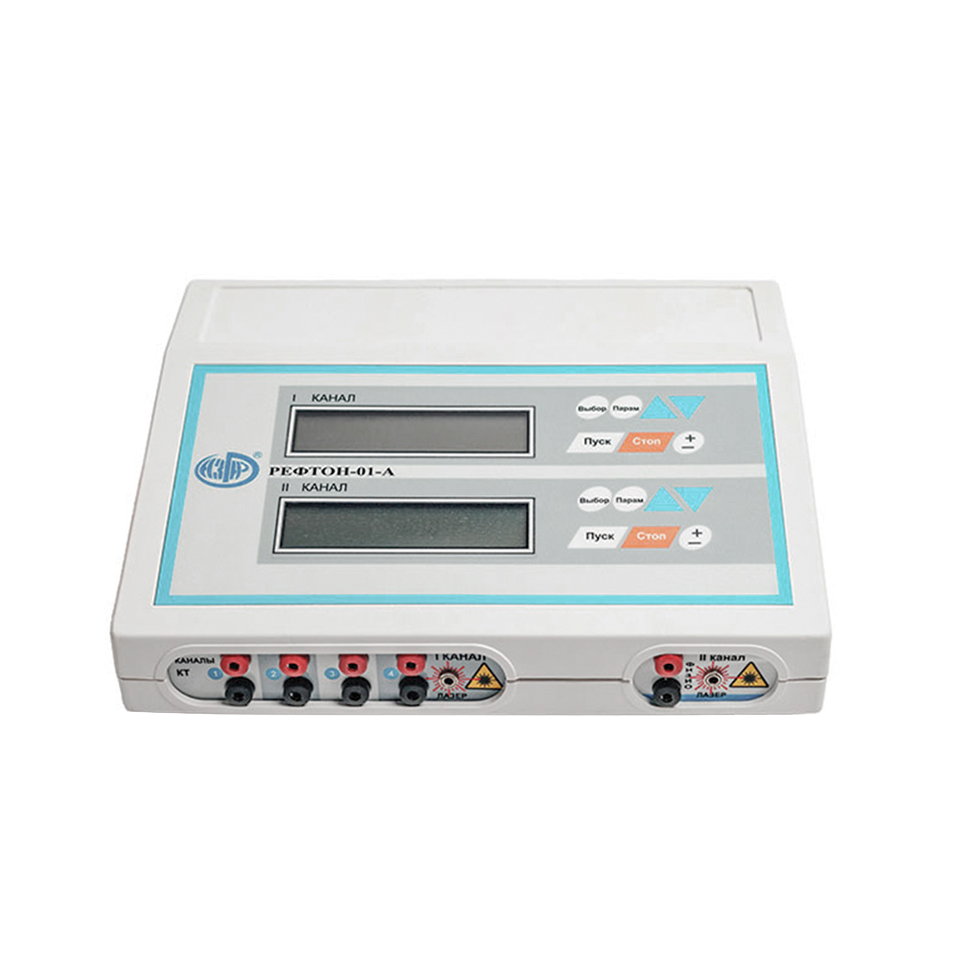

Физиорефлексотерапевтический аппарат АЗГАР РЕФТОН-01-А (2 канала)

Физиорефлексотерапевтический аппарат АЗГАР РЕФТОН-01-А (2 канала)

АЗГАР РЕФТОН-01-А — многофункциональный физиорефлексотерапевтический аппарат, объединяющий возможности классических физиотерапевтических устройств «Амплипульс», «Поток», «Стимул», «Тонус», а также лазерной и магнитолазерной терапии. Предназначен для проведения широкого спектра лечебных и профилактических процедур в стационарных, амбулаторных и домашних условиях.

Отличие от аппарата с 1 каналом заключается в том, что можно одновременно воздействовать на две разные зоны тела. При этом для каждой зоны специалист отдельно задаёт параметры — силу тока, частоту, режим работы. Это удобно для комплексного лечения или когда нужно проработать парные зоны (например, обе ноги или обе стороны спины).

Аппарат воздействует на организм пациента постоянным и переменным током в непрерывном и импульсном режимах, а также световым и магнитолазерным излучением. Параметры воздействия, их сочетания и временные интервалы задаются программно, что обеспечивает гибкость настройки и высокую эффективность терапии.

Компактные габариты, малый вес и расширенный функционал позволяют использовать аппарат непосредственно у постели пациента, в кабинетах физиотерапии, санаторно-курортных учреждениях и на дому.

Аппарат АЗГАР РЕФТОН-01-А (2 канала) поставляется в модификации:

ГТ+СМТ+ДДТ+ЭМС+ФТ — гальванический ток + синусоидально-модулированные токи + диадинамические токи + электромиостимуляция + флюктуирующие токи.

Режимы воздействия

Электротерапия

• ГТ — гальванический ток.
• СМТ — синусоидально-модулированные токи.
• ДДТ — диадинамические токи.
• ЭМС — электромиостимуляция (ЭМС1+ЭМС2).
• КТ — кольцевой режим (2–4канала).
• ФТ — флюктуирующие токи.

Оптические методы

• МЛТ — магнитолазерная терапия.
• СТ — светотерапия на сверхярких диодах.

Режимы воздействия

• ГТ — гальванический ток.
• СМТ — расширенная амплипульстерапия.
• ДДТ — диадинамические токи.
• ЭМС — электромиостимуляция (ЭМС1+ЭМС2).
• КТ — кольцевой режим токами СМТ иДДТ.
• ФТ — флюктуирующие токи.
• МЛТ/СТ — магнитолазерная терапия и светотерапия.

МЛТ: длина волны лазерного излучения — 660 нм (красный диапазон спектра), мощность до 25мВт, магнитная индукция постоянного магнита — 35 мТл.
СТ: светотерапия на сверхярких диодах в диапазоне волн от 380 до 680 нм, мощность до 35 мВт.
Исполнение — 1 или 2 канала, стабилизация по напряжению.
В зависимости от комплектации в аппарате могут быть реализованы виды терапевтических воздействий: ГТ, СМТ, ДДТ, ЭМС, КТ, ФТ, МЛТ/СТ.

ГТ— гальванический ток

Тип воздействия предназначен для применения в лечебных и профилактических целях в медицинских учреждениях широкого профиля, а также для лечения пациентов в стационарных, амбулаторных и домашних условиях.

Показания

• Заболевания периферической и вегетативной нервной системы различного генеза.
• Гипертоническая болезнь I–II стадии, атеросклероз аорты и периферических артерий.
• Заболевания органов дыхания.
• Болезни органов пищеварения.
• Заболевания костей и суставов.
• Заболевания мочеполовой системы.
• Заболевания уха, горла и носа.
• Заболевания глаз.

Функциональные возможности

• Инверсия униполярных сигналов (смена полярности нажатием кнопки).
• Исключение подачи тока в цепь пациента при включении питания.
• Автоматическое отключение по завершении процедуры.
• Звуковая индикация управления и окончания процедуры.
• Автоматическая защита вцепи пациента потоку.
• Ограничение спонтанного увеличения тока во время процедуры.
• Отображение режима, параметров и тока пациента на двухстрочном ЖК-дисплее.

Параметры сигналов (ГТ) Аппарат (тип воздействия «ГТ») обеспечивает формирование гальванического тока постоянной полярности с возможностью изменения направления (положительная и отрицательная полярность), а также регулировку уровня тока пациента в диапазоне от 0 до максимального значения.

Гальванический ток применяется для проведения процедур гальванизации и лекарственного электрофореза, обеспечивая стабильное и контролируемое воздействие на ткани пациента с учётом заданных параметров лечения.

СМТ— синусоидально-модулированные токи

Тип воздействия предназначен для применения в лечебных и профилактических целях в медицинских учреждениях широкого профиля, а также для лечения пациентов в стационарных, амбулаторных и домашних условиях.

Показания

• Гипертоническая болезнь I–II стадии.
• Церебральный атеросклероз.
• Астеноневротические состояния.
• Хроническая интоксикация алкоголем и наркотиками.
• Энурез центрального происхождения.
• Последствия черепно-мозговых травм.
• Остеохондрозы шейного и поясничного отделов позвоночника с корешковым и рефлекторно-тоническим синдромами.
• Применение в спортивной медицине и реабилитации.

Функциональные возможности

• Исключение подачи тока в цепь пациента при включении питания.
• Автоматическое отключение по завершении процедуры.
• Звуковая индикация управления и окончания процедуры.
• Автоматическая защита в цепи пациента потоку.
• Ограничение спонтанного увеличения тока во время процедуры.
• Блокировка увеличения тока в паузе.
• Биполярный и униполярные режимы тока.
• Отображение параметров на двухстрочном ЖК-дисплее.

Параметры сигналов

• Несущая частота: от 2 до 10 кГц (шаг 1 кГц).
• Модулирующая частота: 1; 2; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 50; 75; 100; 150Гц.
• Глубина модуляции: 0%; 25%; 50%; 75%; 100%; 125% (перемодуляция).

ДДТ— диадинамические токи

Тип воздействия предназначен для применения в лечебных и профилактических целях в медицинских учреждениях широкого профиля, а также для лечения пациентов в стационарных, амбулаторных и домашних условиях.

Показания

• Заболевания периферической и вегетативной нервной системы.
• Заболевания костей и суставов.
• Травматические повреждения.
• Астеноневротические состояния.
• Хроническая интоксикация алкоголем и наркотиками.
• Невралгии тройничного, языкоглоточного и затылочного нервов.
• Мочекаменная болезнь.
• Дегенеративно-дистрофические заболевания суставов.
• Заболевания внутренних органов.
• Заболевания половых органов.
• Применение в спортивной медицине и реабилитации.

Функциональные возможности

• Инверсия униполярных сигналов (смена полярности нажатием кнопки).
• Исключение подачи тока в цепь пациента при включении питания.
• Автоматическое отключение по завершении процедуры.
• Звуковая индикация управления и окончания процедуры.
• Автоматическая защита в цепи пациента по току.
• Ограничение спонтанного увеличения тока во время процедуры.
• Блокировка увеличения тока в паузе.
• Отображение режима, параметров и тока пациента на двухстрочном ЖК-дисплее.

Параметры сигналов

Аппарат (тип воздействия «ДДТ») обеспечивает формирование различных видов диадинамических токов с заданными параметрами для проведения эффективной терапии.

ЭМС— электромиостимуляция

Тип воздействия предназначен для применения в лечебных и профилактических целях в медицинских учреждениях широкого профиля, а также для лечения пациентов в стационарных, амбулаторных и домашних условиях.

Показания

• Лечение болевых синдромов различного генеза.
• Обезболивание при остеохондрозах всех отделов позвоночника и заболеваниях опорно-двигательного аппарата.
• Поражения внутренних органов.
• Снижение массы тела (лечение ожирения).
• Множественные парезы в постинсультном периоде.
• Электростимуляция нервно-мышечного аппарата.
• Разгрузка нервно-мышечного аппарата.
• Лечение переломов для ускорения консолидации костной ткани.
• Стимуляция отхождения камней из мочеточника.
• Лечение травм в спортивной медицине.

Функциональные возможности

• Инверсия униполярных сигналов для ДДТ (переключение «+/−»).
• Биполярный и униполярные режимы тока.
• Исключение подачи тока в цепь пациента при включении питания.
• Автоматическое отключение по завершении процедуры.
• Звуковая индикация управления и окончания процедуры.
• Автоматическая защита в цепи пациента по току.
• Ограничение спонтанного увеличения тока во время процедуры.
• Блокировка увеличения тока в паузе.
• Регулировка длительности нарастания и спада амплитуды сигнала.
• Отображение параметров на двухстрочном ЖК-дисплее.

ЭМС1— электромиостимуляция радиоимпульсными токами

Режим обеспечивает генерацию сигналов при несущей частоте от 2 до 10 кГц (шаг 1 кГц) и частоте модуляции 50 Гц (меандр) с формированием различных вариантов стимулирующих импульсов.

ЭМС2— электромиостимуляция для продолжительных процедур

Данный тип воздействия реализован как отдельная функция и предназначен для проведения продолжительных процедур электромиостимуляции в автоматическом режиме.

В режиме используются токи ДДТ (ОР; ОВ; ДВ) иСМТ (СМТ−2; СМТ−5) с возможностью формирования серий посылок (сигнал) от 0,5 до 5,0 мин и пауз от 0,5 до 5,0 мин с шагом регулировки 0,5 мин.

Пример цикла работы

1 мин — стимулирующий ток,
1,5 мин — пауза для релаксации.
Данный цикл может автоматически повторяться до 60 мин без непосредственного участия медицинского персонала.

Параметры сигналов

Аппарат в режиме «ЭМС2» обеспечивает формирование опорных сигналов ДДТ и СМТ с регулируемыми параметрами для проведения длительной и контролируемой электростимуляции.

ДДТ— диадинамические токи

СМТ— синусоидально-модулированные токи

• Несущая частота (синусоидальный ток) 2–10 кГц, шаг регулировки 1 кГц.
• Модулирующая частота (синусоидальный ток): 1; 2; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 50; 75; 100; 150Гц.
• Глубина модуляции: 0%; 25%; 50%; 75%; 100%; 125% (перемодуляция).

КТ— кольцевой тип воздействия

Тип воздействия предназначен для применения в лечебных и профилактических целях в медицинских учреждениях широкого профиля, а также для лечения пациентов в стационарных, амбулаторных и домашних условиях.

Распределение сигналовосуществляется на 2, 3 или 4 канала с организацией кольцевого режима воздействия. Используются токи ДДТ (ОР, КП, ОВ, ДВ) и СМТ (СМТ2, СМТ5). В процессе работы воздействие поочерёдно переключается между каналами, обеспечивая фазу «покой–расслабление». Чем больше количество каналов, тем больше длительность паузы. Каждый канал является токонезависимым, при этом уровень тока пациента устанавливается и контролируется индивидуально. Перегрузка в одном канале приводит к автоматическому отключению всех каналов.

Показания

• Болевые синдромы различного генеза.
• Остеохондроз позвоночника и заболевания опорно-двигательного аппарата.
• Постинсультные парезы и неврологические нарушения.
• Лечение ожирения и коррекция массы тела.
• Травмы и заболевания в спортивной медицине.
• Переломы с необходимостью ускоренной консолидации костной ткани.
• Стимуляция отхождения камней из мочеточника.

Функциональные возможности

• Инверсия униполярных сигналов ДДТ.
• Биполярный и униполярные режимы СМТ.
• Автоматическое отключение по завершении процедуры.
• Звуковая индикация управления и окончания процедуры.
• Защита цепи пациента потоку.
• Ограничение спонтанного увеличения тока.
• Блокировка увеличения тока в паузе.
• Отображение параметров на ЖК-дисплее.

Параметры режимов Аппарат обеспечивает распределение сигналов между 2–4 каналами с автономным контролем тока и организацией циклических воздействий в кольцевом режиме.

ДДТ — диадинамотерапия

ОР— однополупериодный ритмический режим

Серии импульсов тока вида ОН (однополупериодный непрерывный) с экспоненциальным срезом, частота 50Гц.

• 2 канала: сигнал 1 с — пауза 1 с.
• 3 канала: сигнал 1 с — пауза 2 с.
• 4 канала: сигнал 1 с — пауза 3 с.

КП — короткий период

Чередование серий импульсов тока вида ОН и ДН (1 с — ОН, 1 с — ДН).

• 2 канала: сигнал 2 с — пауза 2 с.
• 3 канала: сигнал 2 с — пауза 4 с.
• 4 канала: сигнал 2 с — пауза 6 с.

ОВ — однополупериодный волновой режим

Серии импульсов тока вида ОН сплавным нарастанием и спадом амплитуды от нуля до максимального значения.

• 2 канала: сигнал 4,5 с — пауза 4,5 с.
• 3 канала: сигнал 4,5 с — пауза 9 с.
• 4 канала: сигнал 4,5 с — пауза 13,5 с.

ДВ — двухполупериодный волновой режим

Серии импульсов тока вида ДН с плавным нарастанием и спадом амплитуды от нуля до максимального значения.

• 2 канала: сигнал 5 с — пауза 5 с.
• 3 канала: сигнал 5 с — пауза 10 с.
• 4 канала: сигнал 5 с — пауза 15 с.

СМТ— синусоидально-модулированные токи

СМТ2— второй род работы (сигнал/пауза)

Прерывистое воздействие сериями модулированных колебаний с возможностью выбора частоты и коэффициента модуляции, чередующихся с паузой.

Длительность сигнал/пауза устанавливается дискретно:

• 2 канала: 1/1; 1,5/1,5; 2/2; 4/4; 5/5; 8/8; 10/10 с.
• 3 канала: 1/2; 1,5/3; 2/4; 4/8; 5/10; 8/16; 10/20 с.
• 4 канала: 1/3; 1,5/4,5; 2/6; 4/12; 5/15; 8/24; 10/30 с.

СМТ5— пятый род работы (перемежающиеся частоты)

Прерывистое воздействие сериями модулированных колебаний с переменной частотой, чередующихся с сериями колебаний 150 Гц и паузами.

Длительность двух модулированных серий:

• 1/1,5; 1,5/1,5; 2/3; 4/2; 4/6; 5/10; 8/4; 10/50 с.

Длительность пауз:

• 2 канала: 2,5; 3; 5; 6; 10; 15; 12; 60 с.
• 3 канала: 5; 6; 10; 12; 20; 30; 24; 120 с.
• 4 канала: 7,5; 9; 15; 18; 30; 45; 36; 180 с.

ФТ— флюктуирующие токи

Флюктуирующие токи— метод электротерапии, основанный на использовании переменного, частично выпрямленного и выпрямленного тока с хаотически изменяющимися частотой и амплитудой. Такие токи характеризуются случайными отклонениями параметров и относятся к флюктуирующим воздействиям (fluctuatio— случайные отклонения отсредних значений).

Применяются при:

• купировании болей при обострении хронического периодонтита, альвеолита, пульпита, артрита височно-нижнечелюстного сустава;
• глоссалгии, остром и обострённом хроническом воспалительном процессе, включая гнойные формы (абсцесс, флегмона, пародонтоз и др.), актиномикозе;
• болях, обусловленных поражением периферической нервной системы (невриты, невралгии, радикулиты, ганглиониты и др.);
• комплексной терапии гинекологических воспалительных заболеваний и других патологий воспалительного генеза.

Аппарат (тип воздействия «ФТ») обеспечивает:

• исключение подачи тока в «цепь пациента» при включении сетевого питания;
• автоматическое выключение тока по истечении времени процедуры;
• звуковую индикацию при нажатии кнопок и по окончании процедуры;
• автоматическую защиту в цепи пациента потоку;
• ограничение спонтанного повышения тока вовремя проведения процедуры;
• отображение режима работы, параметров сигналов и тока на 2-строчном ЖК-дисплее.

Сигналы флюктуирующего воздействия

Магнитолазерная терапия / Светотерапия

Магнитолазерная терапия (МЛТ) «ЛАЗЕР»

Длина волны лазерного излучения 660нм (красный диапазон спектра), режим излучения— непрерывный и коммутационный. Магнитная индукция постоянного магнита 35±5 мТл. Мощность лазерного излучения до 25 мВт±20%.

В аппарате реализованы следующие режимы генерации лазерного излучения:

• непрерывный режим лазерного излучения;
• коммутационные (прерывистые) режимы с соотношением излучение : пауза : излучение : пауза : излучение : пауза — 9:16:9:16:30:20;
• частоты следования пакетов: 5 и 20 Гц;
• частоты меандров: 77, 125, 500, 1200 Гц.

Для сочетанного воздействия лазерным излучением и постоянным магнитным полем используется съёмная насадка на лазерный излучатель с кольцевым магнитом, входящая в комплект поставки.

Для чрескожного (надвенного) облучения крови предусмотрена специальная манжета.

Светотерапия (СТ)

Дополнительные излучатели (СТ1, СТ2, СТ3, СТ4) работают на сверхярких светодиодах в диапазоне 380–680 нм, обеспечивая мощность оптического излучения до 35 мВт и диаметр светового пятна 20 мм.

Параметры работы задаются аналогично режимам МЛТ (непрерывный и коммутационный).

Возможна генерация монохроматического излучения:

• красный свет — 660 нм;
• синий свет — 505 нм;
• зелёный свет — 525 нм;
• жёлтый свет — 590 нм.

Лазерное излучение в сочетании с магнитным полем обеспечивает возможность надвенного облучения крови, а также формирует обезболивающий, противовоспалительный, противоотёчный, дезинтоксикационный и общеукрепляющий эффекты, улучшает микроциркуляцию и ускоряет регенерацию тканей, стимулирует местные и общие факторы иммунной защиты.

Магнито-лазерное воздействие применяется при лечении заболеваний стоматологического, хирургического, неврологического и сосудистого профиля, патологий опорно-двигательной системы, органов дыхания, ЖКТ, сердечно-сосудистой системы, а также воспалительных и инфекционных процессов различной локализации.

Режимы работы: непрерывный и импульсный, длина волны 650 нм (красный спектр), магнитная индукция 35±5 мТл, мощность лазерного излучения до 25 мВт ±20%.

Показания к применению

• Заболевания периферической и вегетативной нервной системы.
• Остеохондрозы, заболевания суставов и опорно-двигательного аппарата.
• Болевые синдромы различного генеза.
• Заболевания органов дыхания и пищеварения.
• Сердечно-сосудистые заболевания, включая гипертоническую болезнь I–II стадии.
• Заболевания мочеполовой системы.
• ЛОР - заболевания и офтальмологические патологии.
• Реабилитация после травм и операций.
• Гинекологические и стоматологические заболевания.

Особенности

• Совмещение электротерапии, электростимуляции, магнитолазерной и светотерапии водном аппарате.
• Программное задание параметров и комбинаций воздействий.
• Исполнение на 1 или 2 канала с независимым контролем.
• Двухстрочный ЖК-дисплей для отображения режимов и параметров.
• Автоматическое отключение по завершении процедуры.
• Звуковая индикация управления и окончания процедуры.
• Система защиты пациента по току и ограничение его роста.
• Инверсия полярности сигналов.
• Блокировка увеличения тока в паузе.
• Встроенная система самоконтроля.
• Не требует защитного заземления (II класс).

Преимущества аппарата АЗГАР РЕФТОН-01-А (2 канала)

• Многофункциональность: сочетание нескольких видов физиотерапевтического воздействия в одном аппарате (ГТ, СМТ, ДДТ, ЭМС, КТ, ФТ, МЛТ/СТ).
• Широкий терапевтический потенциал за счёт программируемых режимов работы и комбинации физических факторов воздействия.
• Возможность применения в условиях стационара, амбулаторной практики, санаторно-курортного лечения и на дому.
• Поддержка различных типов электротерапии с гибкой настройкой параметров воздействия.
• Реализация режимов электростимуляции с автоматическим чередованием фаз стимуляции и релаксации.
• Наличие кольцевого режима воздействия для одновременной работы по нескольким каналам.
• Возможность автономного управления токовыми каналами с независимой регулировкой параметров в каждом из них.
• Программное управление всеми режимами воздействия с возможностью точной настройки параметров терапии.
• Расширенные режимы СМТ и ДДТ с вариативной структурой сигналов и временных интервалов.
• Функции автоматической защиты пациента по току и исключение неконтролируемого увеличения интенсивности воздействия.
• Встроенная система контроля времени процедуры с автоматическим отключением по завершении сеанса.
• Наглядная индикация параметров работы на жидкокристаллическом дисплее.
• Комбинация магнитолазерного воздействия и светотерапии для расширения физиотерапевтического спектра.
• Возможность применения монохроматического светового излучения различных длин волн для дифференцированного воздействия.
• Использование лазерного излучения в сочетании с магнитным полем для усиления терапевтического эффекта.
• Компактное исполнение и универсальность применения в различных медицинских кабинетах.
• Стабильность параметров работы за счёт программного управления и аппаратной защиты.
• Можно одновременно воздействовать на две разные зоны тела с отдельной настройкой для каждой их них.

Применение аппарата АЗГАР РЕФТОН-01-А (2 канала)

Многофункциональный физиорефлексотерапевтический аппарат АЗГАР РЕФТОН-01-А — универсальное решение для проведения электротерапевтических, магнитолазерных и светотерапевтических процедур. Он применяется:

• в лечебно-профилактических учреждениях широкого профиля;
• в физиотерапевтических и реабилитационных отделениях;
• в стационарах и амбулаторных кабинетах;
• в санаторно-курортных учреждениях;
• в кабинетах восстановительной медицины и спортивной реабилитации;
• в домашней физиотерапии под контролем специалиста;
• в медицинских центрах восстановительного лечения и профилактики хронических заболеваний.
