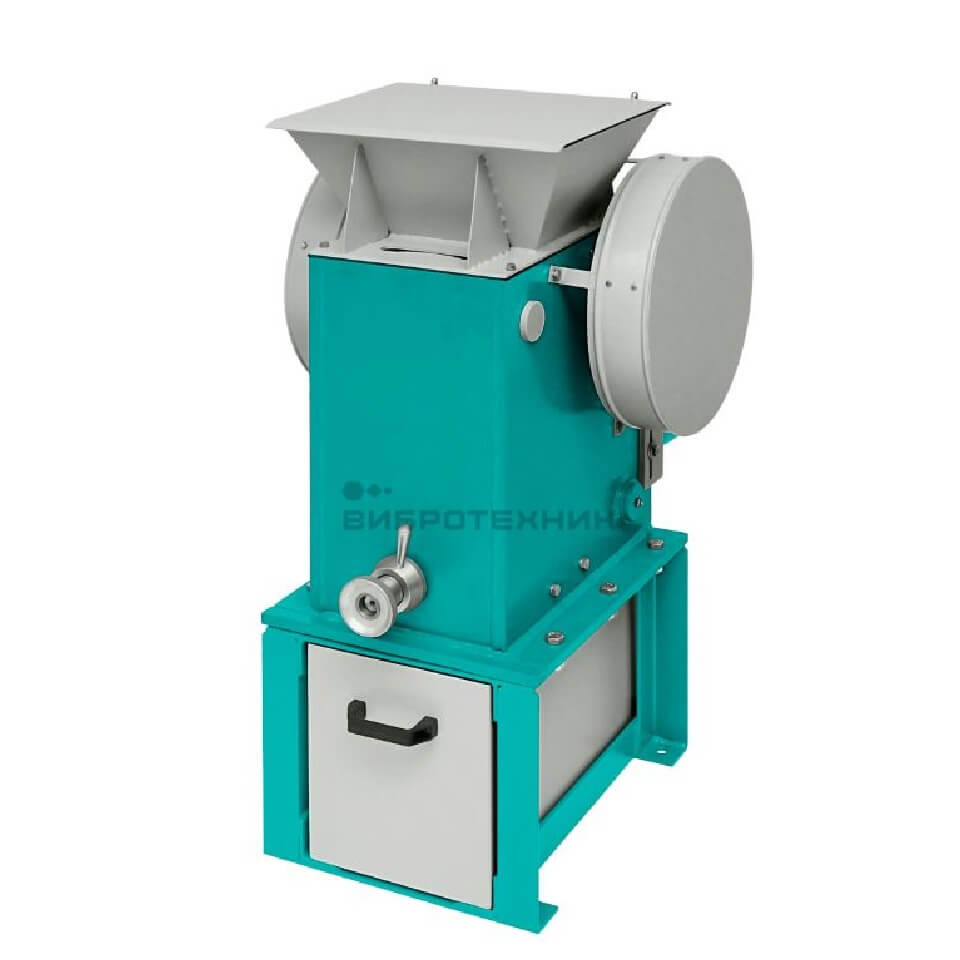

Предназначена для дробления хрупких сыпучих материалов различной прочности и твёрдости. В щековой дробилке разрушение частиц материала происходит за счёт деформаций сжатия и сдвига между подвижной и неподвижной щеками. Крупность продукта дробления определяется и регулируется изменением зазора между щёками в нижней части (разгрузочной щели), а также зависит от физических свойств измельчаемого материала.
Мощная модель, оборудование лабораторного класса, применяемое для непрерывного дробления материала на малых и средних предприятиях. Для дробления проб в лабораториях с малой загрузкой и использованием исходных материалов с меньшей крупностью рекомендуется использовать щековую дробилку ЩД-6. Небольшие габариты, вес и мощность электродвигателя позволяют применять ЩД-6 в составе мобильных лабораторий, технологических установок невысокой производительности и в геологоразведке.
Материал щёк (с твёрдостью):
– чугун ЧХ16М2 (52-55);
– сталь 110Г13Л (31-32 HRC);
– карбид вольфрама WC (1180-1280 HV).
Материал броней (с твёрдостью):
– инструментальная сталь 65Г (31-32).
Преимущества:
Сложный характер движения подвижной щеки (в верхней части зоны дробления –
преимущественно горизонтальные колебания; в нижней – вертикальные) обеспечивает
высокую степень дробления;
Защита стенок корпуса в зоне дробления футеровочными бронями из износостойкой стали;
Взаимозаменяемость подвижной и неподвижной щёк увеличивает срок их службы;
Исключение выброса дробимого материала и снижение пыления за счёт конфигурации
загрузочного бункера и крышки, а также возможности подключения системы пылеудаления;
Быстрый доступ в камеру дробления для очистки, а также контроль зазора между щёками
обеспечивается откидным загрузочным бункером;
Крепление клиньев щёк с их верхних торцов исключает повреждение крепежа, что обеспечивает удобство замены щёк;
Удобство регулировки клиноременной передачи за счёт поворотной подмоторной плиты;
Ограничение доступа к приводным частям дробилки и обеспечение безопасности её
эксплуатации за счёт кожухов, концевого микровыключателя и аварийной стоп-кнопки;
Применение упорной резьбы увеличенного диаметра в регулировочном устройстве снижает
вероятность его заклинивания;
Наличие шкалы в регулировочном устройстве;
Входящие в комплект поставки рым-болты для перемещения дробилок;
Наличие патрубков для подключения системы пылеудаления (БПУ) в зонах загрузки и
разгрузки.
(
